Máy thử nghiệm ngắn mạch pin dòng điện lớn

Phạm vi áp dụng:

Máy thử nghiệm ngắn mạch pin chủ yếu phù hợp cho các nhà sản xuất pin, đơn vị sử dụng pin, nhà sản xuất ô tô năng lượng mới, các viện nghiên cứu khoa học, trường cao đẳng và đại học,… dùng để mô phỏng thử nghiệm ngắn mạch bên trong cưỡng bức của pin trong điều kiện nhiệt độ môi trường nhất định, hoặc thực hiện thử nghiệm ép (nén) pin dưới các điều kiện nhiệt độ xác định.

Tổng quan sản phẩm:

1.Sử dụng đồng đỏ (đồng nguyên chất) có độ dẫn điện cao làm vật dẫn dòng điện lớn trong quá trình ngắn mạch; thực hiện ngắn mạch bằng công tắc chân không cường độ cao (không phải buồng chân không).

2.Ngắn mạch được kích hoạt thông qua đóng/mở công tắc chân không cường độ cao, đảm bảo quá trình thử nghiệm ngắn mạch đạt độ chính xác và hiệu quả cao.

Đặc điểm sản phẩm:

1.Dòng điện làm việc định mức 3000 A, thời gian làm việc liên tục trên 10 phút, sử dụng hệ thống dập hồ quang chân không;

2.Có khả năng chịu dòng điện ngắn mạch tức thời tối đa 6000 A;

3.Điện trở tiếp xúc của tiếp điểm thấp, tốc độ phản hồi nhanh;

4.Công tắc tơ hoạt động ổn định, an toàn, tuổi thọ cao, thuận tiện cho bảo trì và bảo dưỡng;

5.Phần mềm được trang bị chức năng bảo vệ chống thao tác sai, ngăn ngừa lỗi do con người gây ra;

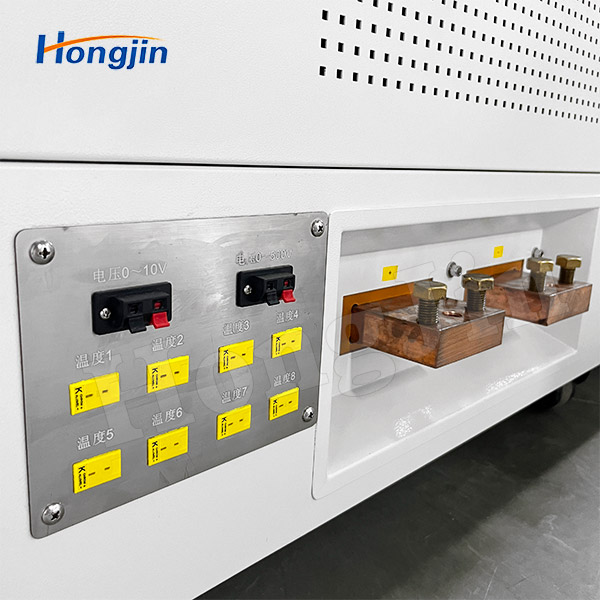

6.Giao diện phần mềm cho phép cài đặt tốc độ lấy mẫu, điện áp pin, nhiệt độ, thời gian ngắn mạch, v.v.; dữ liệu điện áp, dòng điện và nhiệt độ được tích hợp và hiển thị đồng bộ, đồng thời hiển thị đường cong dòng điện ngắn mạch và điện áp pin; các kênh thu thập nhiệt độ bằng cặp nhiệt điện được đồng bộ với quá trình lấy mẫu của thiết bị ngắn mạch;

7.Phần mềm điều khiển kết hợp với thu thập dữ liệu để phân tích và tạo đường cong thử nghiệm;

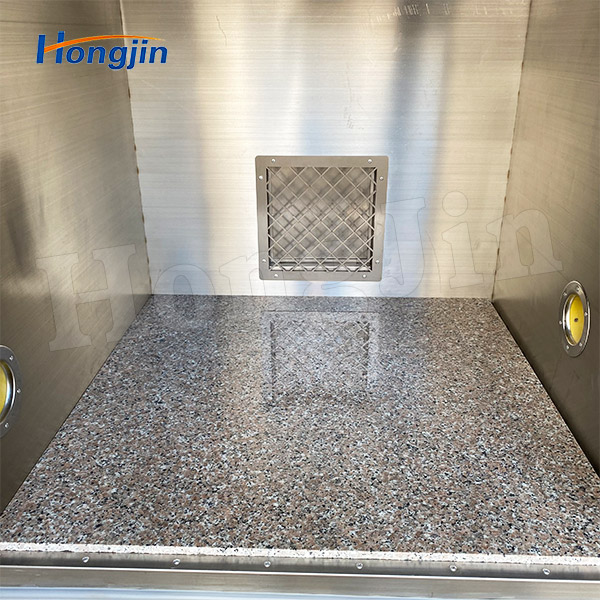

8.Buồng trong được hàn bằng thép không gỉ, buồng ngoài sử dụng thép cán nguội sơn phủ;

9.Trang bị cửa xả áp phía sau, tự động mở để xả áp khi áp suất bên trong quá cao;

10.Trên cửa có cửa sổ quan sát bằng kính cường lực chống nổ, kích thước khoảng 350 × 350 mm, cho phép quan sát rõ tình trạng bên trong buồng thử nghiệm;

11.Lỗ thử nghiệm đường kính 100 mm, mỗi bên trái và phải 1 lỗ, kèm nắp inox;

12.Buồng trong được trang bị quạt hút khói chịu nhiệt độ cao, chống cháy, ống xả khói phía sau thiết bị có đường kính ngoài DN150 mm.

Tiêu chuẩn đáp ứng:

GB 31241-2022 – Yêu cầu an toàn đối với pin lithium-ion và bộ pin dùng cho sản phẩm điện tử cầm tay;

MT/T 1051-2007 – Pin lithium-ion dùng cho đèn mỏ;

GB/T 19521.11-2005 – Quy phạm an toàn kiểm tra đặc tính nguy hiểm của pin lithium-ion dạng hàng nguy hiểm;

GB/T 18287-2013 – Quy phạm tổng thể đối với pin lithium-ion dùng cho điện thoại di động;

UN 38.3 – Khuyến nghị của Liên Hợp Quốc về vận chuyển hàng nguy hiểm – Sổ tay thử nghiệm và tiêu chuẩn, Phần III, Mục 38.3;

UL 1642 – Tiêu chuẩn pin lithium;

UL 2054 – Bộ pin dùng cho mục đích gia dụng và thương mại;

IEC 62133-2012 – Yêu cầu an toàn đối với pin và bộ pin kín dùng cho thiết bị di động, chứa điện phân kiềm hoặc không axit;

GB/T 8897.4-2008 (IEC 60086-4:2007) – Pin nguyên cấp – Phần 4: Yêu cầu an toàn đối với pin lithium;

YD/B 032-2009 – Bộ pin lithium-ion dự phòng dùng cho viễn thông;

YD/T 2344.1-2022 – Bộ pin lithium sắt phosphate dùng cho viễn thông – Phần 1: Bộ pin tích hợp;

GB/T 21966-2008 (IEC 62281:2004) – Yêu cầu an toàn đối với pin lithium nguyên cấp và pin sạc trong quá trình vận chuyển;

GB 38031 – Thử nghiệm pin đơn (cell);

GB/T 31485-2015 – Yêu cầu an toàn và phương pháp thử nghiệm đối với pin động lực dùng cho xe điện;

GB/T 31467.3-2015 – Pin động lực lithium-ion dùng cho xe điện – Phần 3: Yêu cầu an toàn và phương pháp thử nghiệm đối với bộ pin và hệ thống pin.

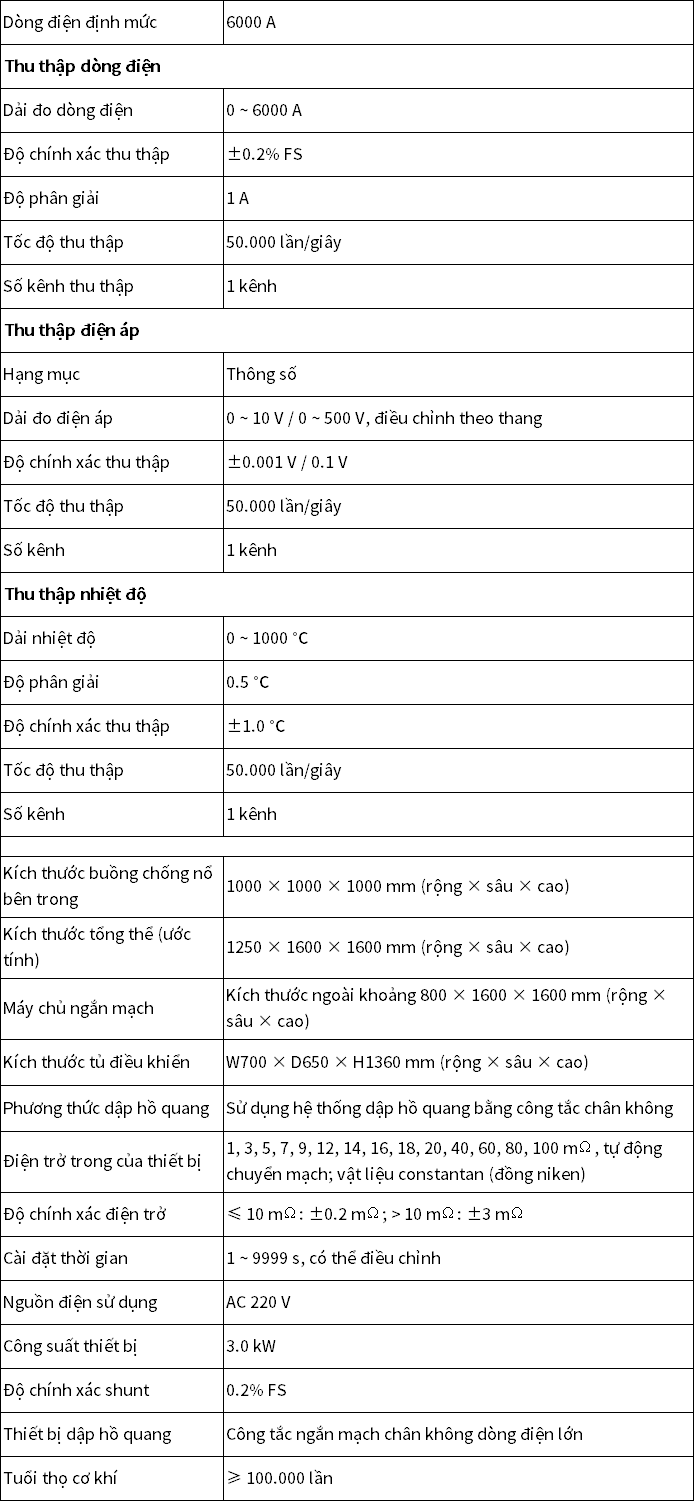

Thông số sản phẩm：

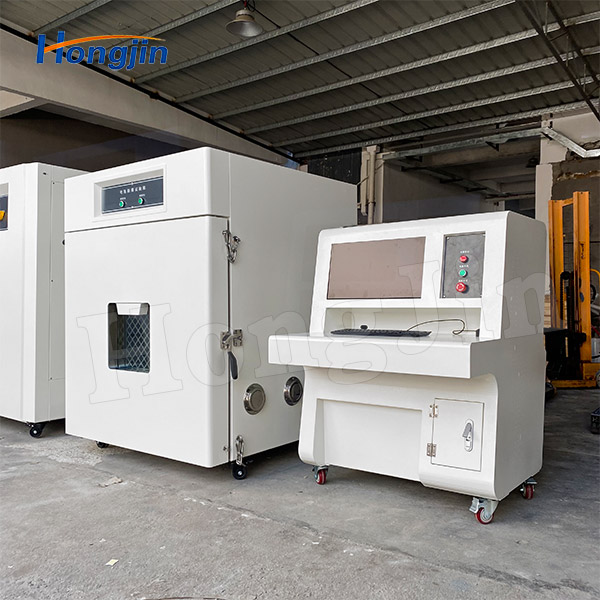

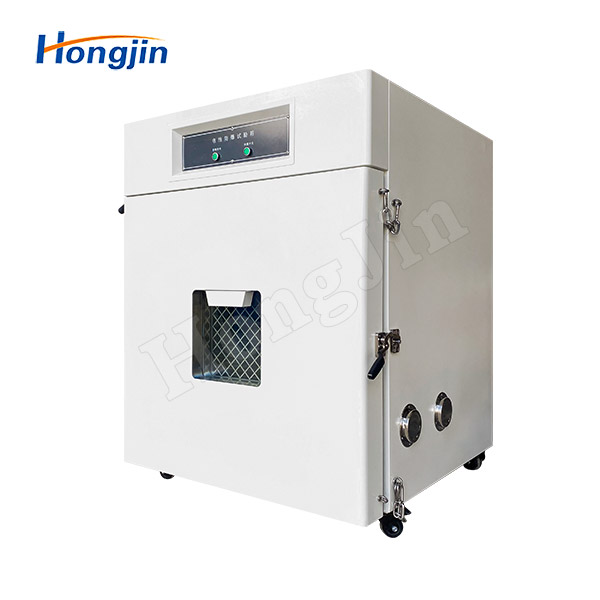

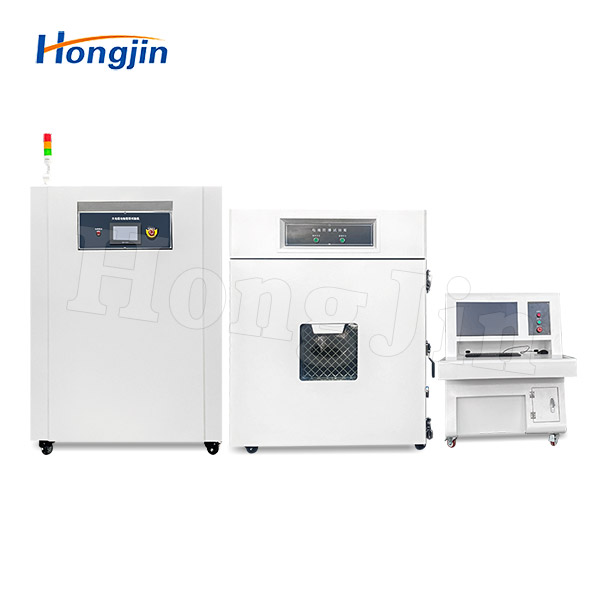

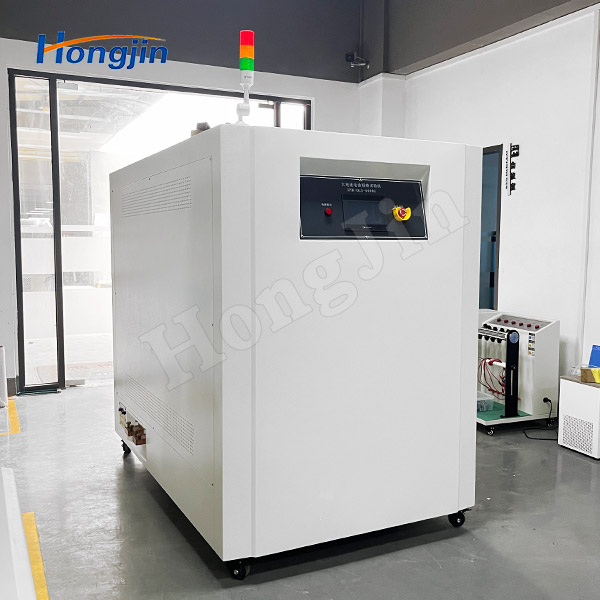

Hình ảnh thực tế của sản phẩm：
