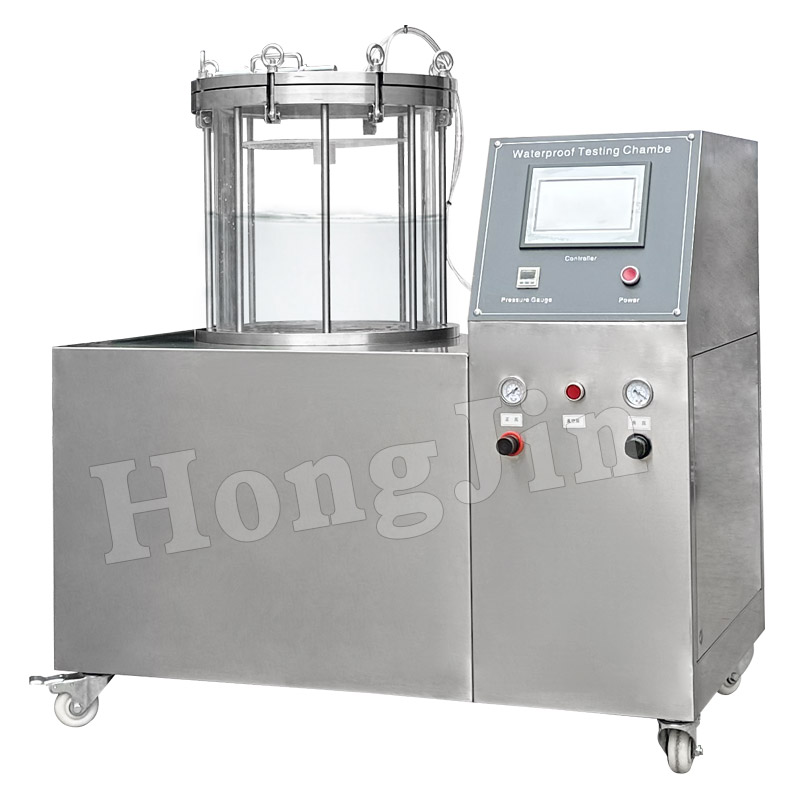

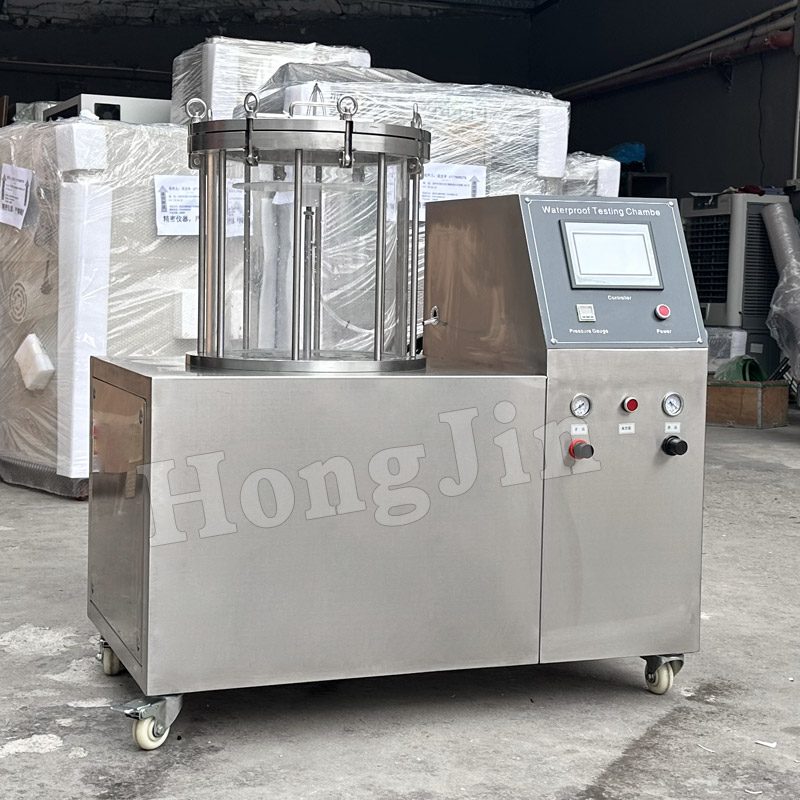

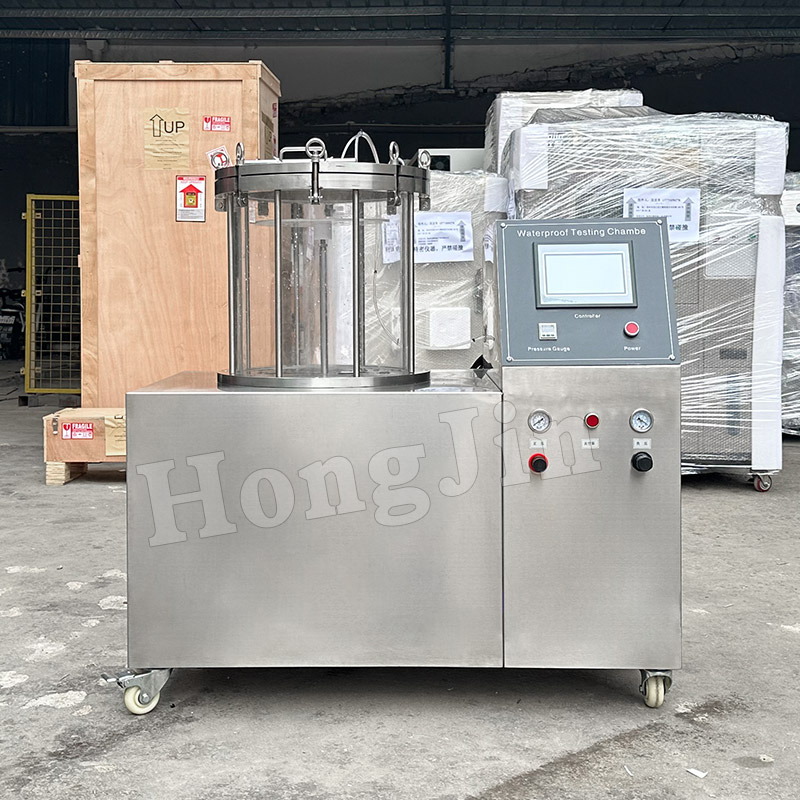

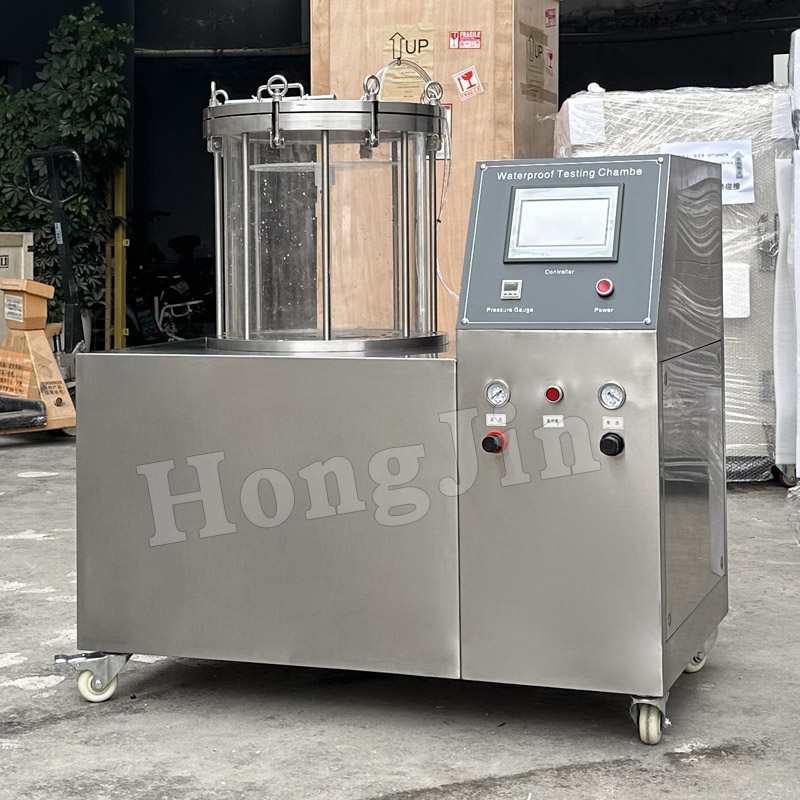

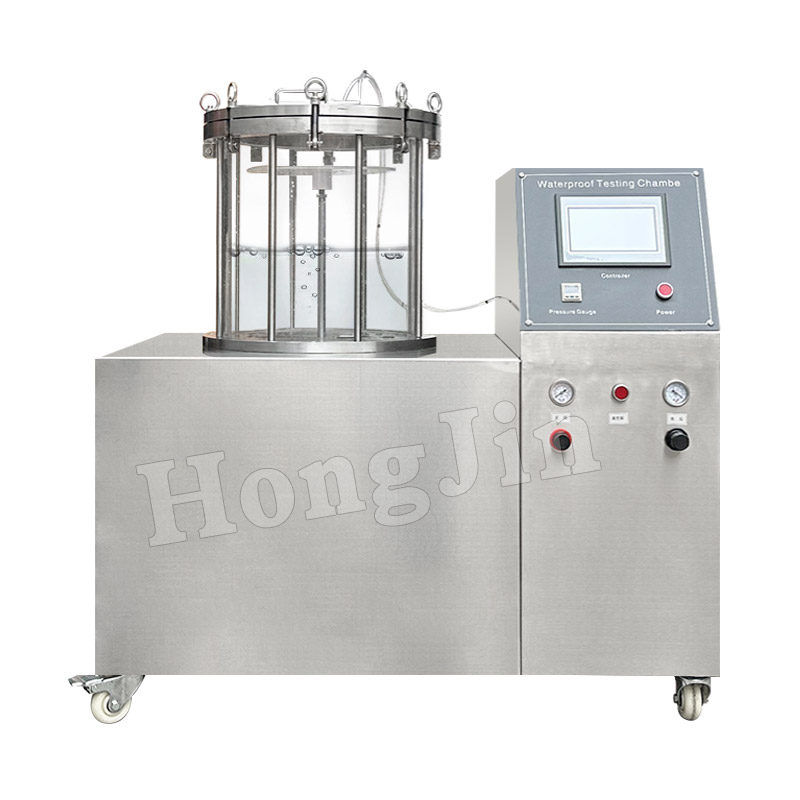

Máy kiểm tra phát hiện rò rỉ trực quan

Tổng quan về thiết bị:

Chức năng chính của thiết bị này là phát hiện việc niêm phong sản phẩm. Nó đạt được mục đích kiểm tra độ kín của sản phẩm bằng cách kiểm soát hoàn toàn tự động và chính xác áp suất trong buồng thử nghiệm. Nó hoàn toàn trong suốt và được thiết kế để tìm ra điểm rò rỉ của mẫu bằng cách xem bong bóng có xuất hiện sau khi mẫu được ngâm trong nước hay không. , để tạo điều kiện thuận lợi cho việc thiết kế, cải tiến, xác minh và phân phối sản phẩm

Kiểm tra để sử dụng.

Đặc trưng:

1. Thích hợp để kiểm tra mức độ chống nước IPX7/IPX8 của sản phẩm.

2. Một thiết bị có ba chức năng kiểm tra: a. Kiểm tra áp lực nước; b. Kiểm tra áp suất không khí; c. Kiểm tra áp suất âm; đáp ứng nhu cầu của nhiều phương pháp thử nghiệm cho mẫu.

(1) Nguyên lý làm việc của việc kiểm tra áp lực nước:

Một. Đặt mẫu lên bệ mẫu trong bể thử nghiệm trước,

b. Đậy nắp, siết chặt các vít, đặt áp suất và thời gian thử rồi khởi động thiết bị.

c. Bệ mẫu được ngâm trong nước cùng với mẫu. Tăng áp suất không khí trên mặt nước đến giá trị cài đặt rồi duy trì áp suất đó. Nếu có rò rỉ trong mẫu, nước sẽ được ép vào mẫu và không khí trong mẫu sẽ thoát ra ngoài và mẫu có thể đi qua. Quan sát thấy bọt khí tại điểm rò rỉ của mẫu.

d. Sau khi thử nghiệm hoàn thành, bệ mẫu nhô lên khỏi mặt nước cùng với mẫu, mở nắp và lấy mẫu ra để hoàn thành thử nghiệm.

(2) Nguyên lý làm việc của việc kiểm tra áp suất không khí:

Một. Đặt mẫu lên bệ mẫu trong bể thử nghiệm trước,

b. Đậy nắp, siết chặt các vít, đặt áp suất và thời gian thử rồi khởi động thiết bị.

c. Bệ mẫu dừng lại khi mẫu ở trong không khí trên mặt nước. Tăng áp suất không khí trên mặt nước đến giá trị cài đặt rồi duy trì áp suất đó. Nếu có rò rỉ trong mẫu, không khí sẽ bị ép vào khoang bên trong của mẫu.

d. Sau khi hết thời gian giữ áp suất, bệ mẫu được ngâm trong nước cùng với mẫu, đồng thời xả áp suất lên mặt nước. Lúc này, áp suất không khí trong mẫu sẽ được thải ra và có thể tìm thấy điểm rò rỉ của mẫu bằng cách quan sát các bong bóng.

đ. Sau khi thử nghiệm hoàn thành, bệ mẫu nhô lên khỏi mặt nước cùng với mẫu, mở nắp và lấy mẫu ra để hoàn thành thử nghiệm.

(3) Nguyên lý làm việc của thử nghiệm áp suất âm:

Một. Đặt mẫu lên bệ mẫu trong bể thử nghiệm trước,

b. Đậy nắp, siết chặt các vít, đặt áp suất và thời gian thử rồi khởi động thiết bị.

c. Bệ mẫu được ngâm trong nước cùng với mẫu và được chân không trên mặt nước đến giá trị cài đặt và sau đó được duy trì ở áp suất. Nếu có rò rỉ trong mẫu, không khí trong mẫu sẽ được hút chân không và có thể quan sát thấy rò rỉ trong mẫu qua bong bóng.

d. Sau khi thử nghiệm hoàn thành, bệ mẫu nhô lên khỏi mặt nước cùng với mẫu, mở nắp và lấy mẫu ra để hoàn thành thử nghiệm.

3. Thân bể được làm bằng vật liệu acrylic và hoàn toàn trong suốt ở tất cả các mặt (thuận tiện để quan sát các điều kiện thử nghiệm của mẫu thử);

4. Vòng đệm silicon đặc biệt, có độ đàn hồi tốt, không dễ bị hư hỏng và có tuổi thọ lên tới 10 năm;

5. Bình áp lực đã được thử nghiệm ở áp suất vận hành gấp đôi tại nhà máy và được trang bị van an toàn của thương hiệu lớn đảm bảo an toàn cho người sử dụng;

6. Hệ thống điều khiển: sử dụng màn hình cảm ứng màu 7 inch; các thông số như thời gian giữ áp suất, áp suất thử, thời gian nhả áp suất trễ, v.v. có thể được cài đặt trên màn hình cảm ứng. Thao tác chạm hoàn toàn giúp dễ sử dụng;

7. Các linh kiện điều khiển điện tử sử dụng nhãn hiệu nhập khẩu; các bộ phận khí nén sử dụng thương hiệu chính hãng của Đài Loan đảm bảo độ ổn định và tuổi thọ của thiết bị;

8. Kiểm soát áp suất: Sử dụng cảm biến áp suất có độ chính xác cao 0,5 cấp, độ chính xác kiểm soát độ sâu của nước là ± 20cm.

Để đáp ứng các điều kiện:

Tuân thủ IEC60529:1989 +A1:1999 +A2:2013 'Cấp độ bảo vệ được cung cấp bởi vỏ (Mã IP)', GB4208-2017 'Mức bảo vệ vỏ (Mã IP)' khoản 14.2.8 và GB7000.1 'Đèn Phần 1: Yêu cầu của khoản 9.2.9 của Yêu cầu chung và Thử nghiệm.
