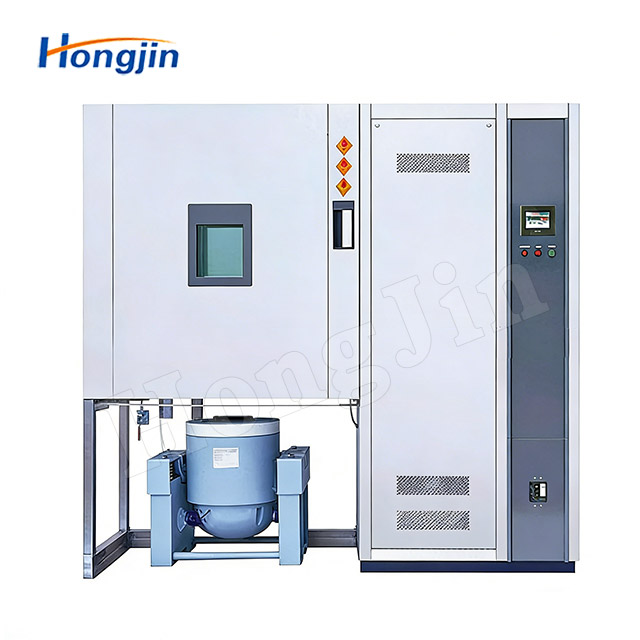

Máy thử nghiệm ba môi trường tổng hợp trục thẳng đứng đơn

Phạm vi áp dụng:

Thử nghiệm tích hợp ba yếu tố môi trường (ba tổng hợp) là một phương pháp thử nghiệm quan trọng trong lĩnh vực kỹ thuật, có phạm vi ứng dụng rất rộng, bao phủ nhiều ngành then chốt như hàng không vũ trụ, công nghiệp quốc phòng, điện tử, ô tô và y tế. Thử nghiệm này đánh giá toàn diện sản phẩm và vật liệu bằng cách kết hợp ba ứng suất môi trường gồm nhiệt độ, độ ẩm và rung động, nhằm đảm bảo độ tin cậy và tính ổn định của chúng trong các điều kiện môi trường phức tạp.

Chi tiết cấu hình và chức năng thiết bị

I. Kết cấu và vật liệu

1.Vật liệu khoang trong: Thép không gỉ bề mặt gương (SUS 304, dày 1.0mm);

2.Vật liệu vỏ ngoài: Thép không gỉ (dày 1.0mm);

3.Thiết kế lớp cách nhiệt: Ngăn ngừa hiệu quả hiện tượng ngưng tụ ở phần trên của buồng;

4.Lớp cách nhiệt: Lớp cách nhiệt – cách điện (bọt Polyurethane cứng, dày 100mm);

5.Cửa buồng: Cửa đơn, một cửa sổ quan sát, bản lề mở bên trái. Tay nắm dạng phẳng âm, núm khóa phía sau: SUS #304. Thiết kế kín khí cách nhiệt hai lớp, cách ly hiệu quả sự trao đổi nhiệt giữa bên trong và bên ngoài buồng;

6.Cửa sổ quan sát: Kính chân không ba lớp, thuận tiện cho việc quan sát mẫu thử;

7.Chống đọng sương cửa sổ: Trang bị thiết bị gia nhiệt điện, ngăn ngừa hơi nước ngưng tụ;

8.Thiết kế chiếu sáng: Đèn chiếu sáng cửa sổ độ sáng cao, tiết kiệm năng lượng, thuận tiện quan sát mẫu thử;

9.Lỗ thử nghiệm: Bên trái thân máy có lỗ đường kính 50mm, kèm 1 nắp lỗ bằng thép không gỉ và 1 nút silicon (có thể tùy chọn nhiều lỗ hoặc đường kính 100mm);

10.Bánh xe máy: Thuận tiện cho việc di chuyển (điều chỉnh vị trí đặt máy) và sử dụng kết hợp với bu lông chịu lực để cố định vị trí;

11.Giá đỡ bên trong buồng: 2 khay để mẫu bằng thép không gỉ SUS #304 dạng tấm đục lỗ hình vuông và 2 bộ ray trượt (có thể điều chỉnh khoảng cách).

II. Hệ thống gia nhiệt và tuần hoàn nhiệt độ

1.Hệ thống gia nhiệt: Bộ gia nhiệt điện dạng vòng tản nhiệt;

2.Ống gia nhiệt: Sử dụng ống bọc liền mạch hoàn toàn bằng thép không gỉ, điện trở cách điện > 50MΩ, đồng thời có chức năng bảo vệ chống gia nhiệt khô (cháy khô);

3.Hệ thống tuần hoàn: Quạt gió kiểu ly tâm đa cánh hồi lưu; trục trung tâm được gia cường, cánh quạt bằng hợp kim nhôm chịu nhiệt độ cao và thấp; động cơ tuần hoàn với trục kéo dài bằng thép không gỉ, tạo đối lưu cưỡng bức mạnh mẽ;

4.Thiết kế tấm dẫn gió: Có thể điều chỉnh lên xuống, đảm bảo phân bố nhiệt độ và độ ẩm đồng đều;

5.Phương thức điều khiển: Hệ thống điều khiển cân bằng nhiệt độ BTHC, sử dụng phương pháp điều khiển P.I.D. kết hợp rơ-le bán dẫn SSR để đạt điều khiển đóng ngắt không tiếp điểm với độ chính xác cao, giúp lượng gia nhiệt và tạo ẩm cân bằng với tổn thất nhiệt – ẩm, nhờ đó thiết bị vận hành ổn định lâu dài.

III. Hệ thống làm lạnh

1.Hệ thống làm lạnh: Máy nén thương hiệu nguyên bản (công suất được xác định theo dải nhiệt độ thấp yêu cầu);

1.1 Tổng quan: Máy nén là “trái tim” của hệ thống làm lạnh. Hệ thống sử dụng chu trình làm lạnh gồm nén → ngưng tụ → giãn nở → bay hơi (hấp thụ nhiệt), từ đó làm giảm nhiệt độ môi trường.

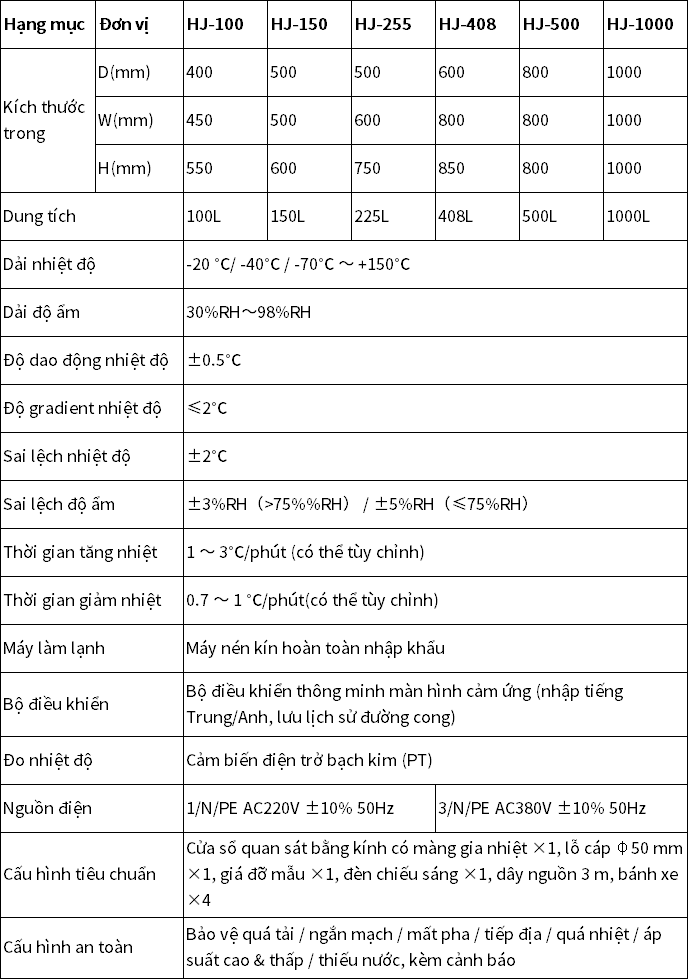

Thông số sản phẩm：

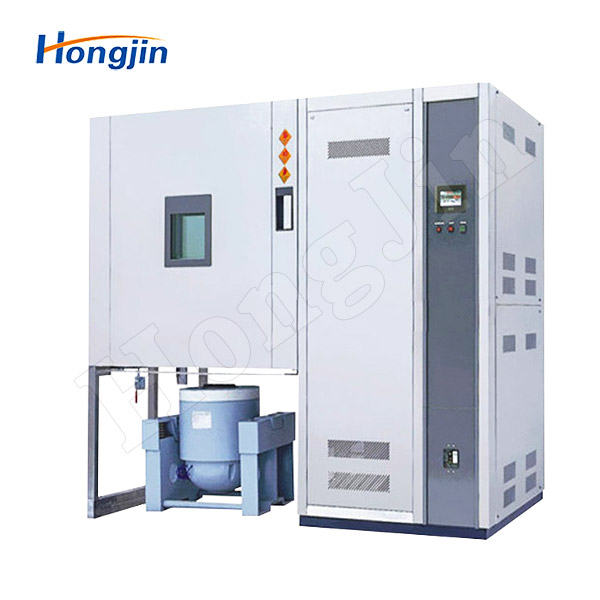

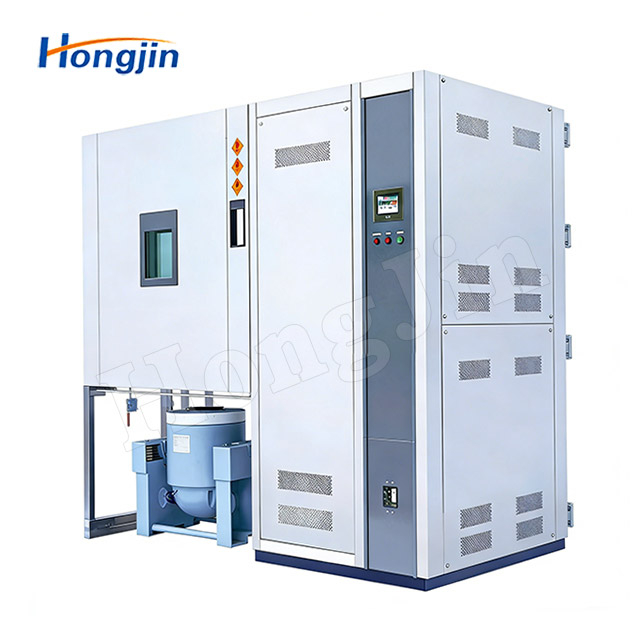

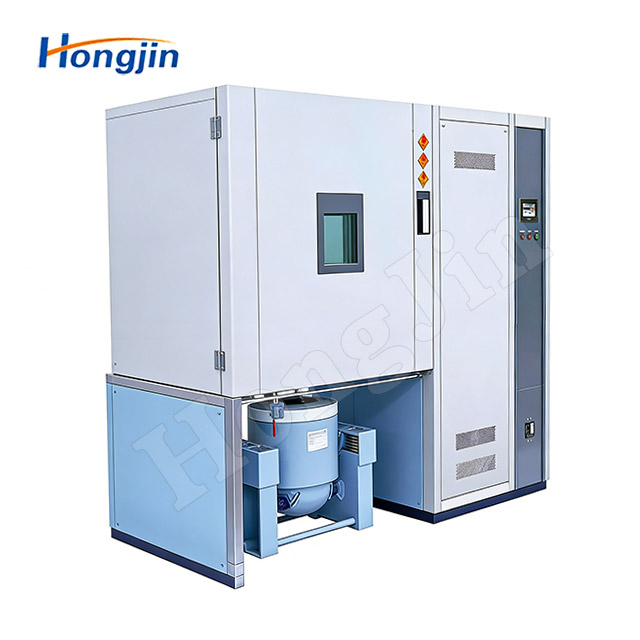

Hình ảnh thực tế của sản phẩm：
