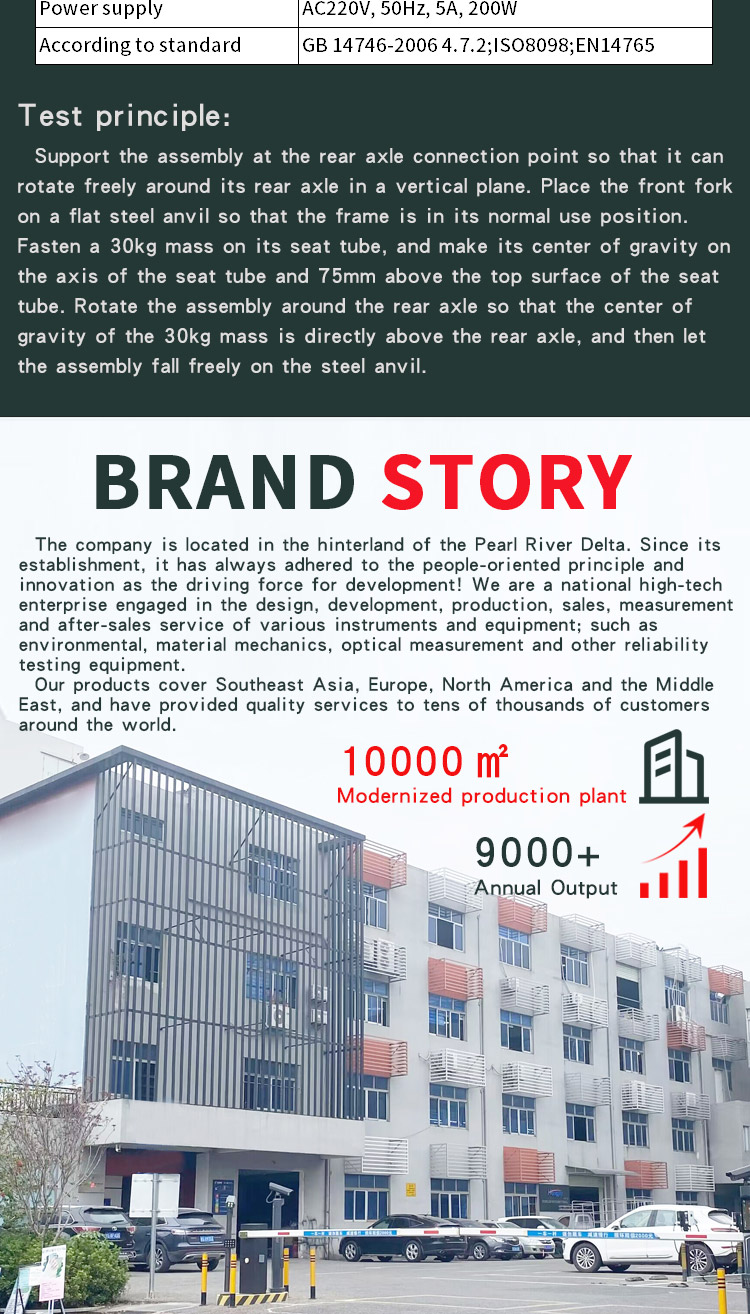

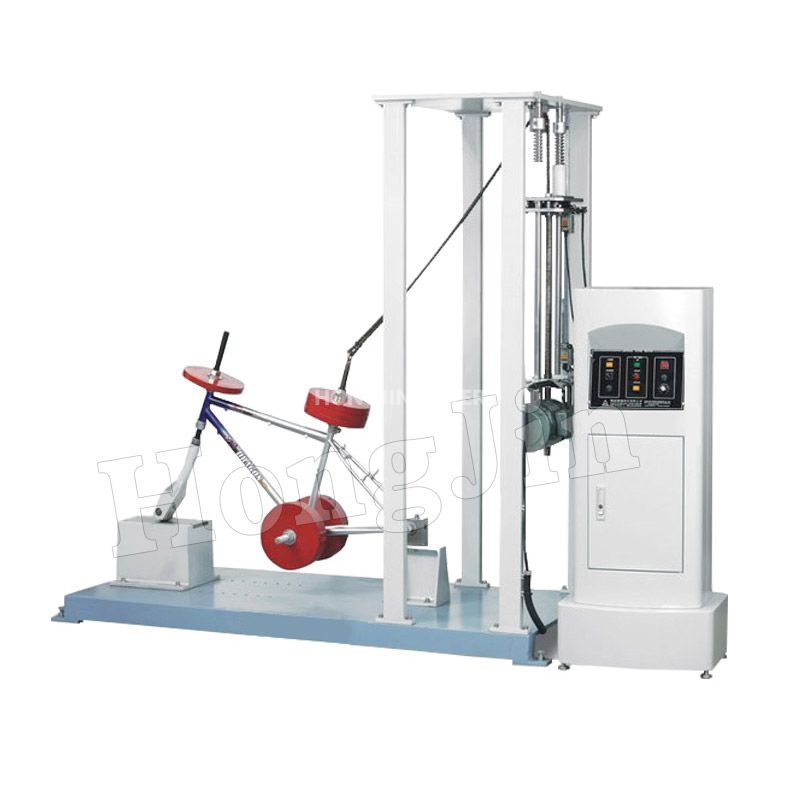

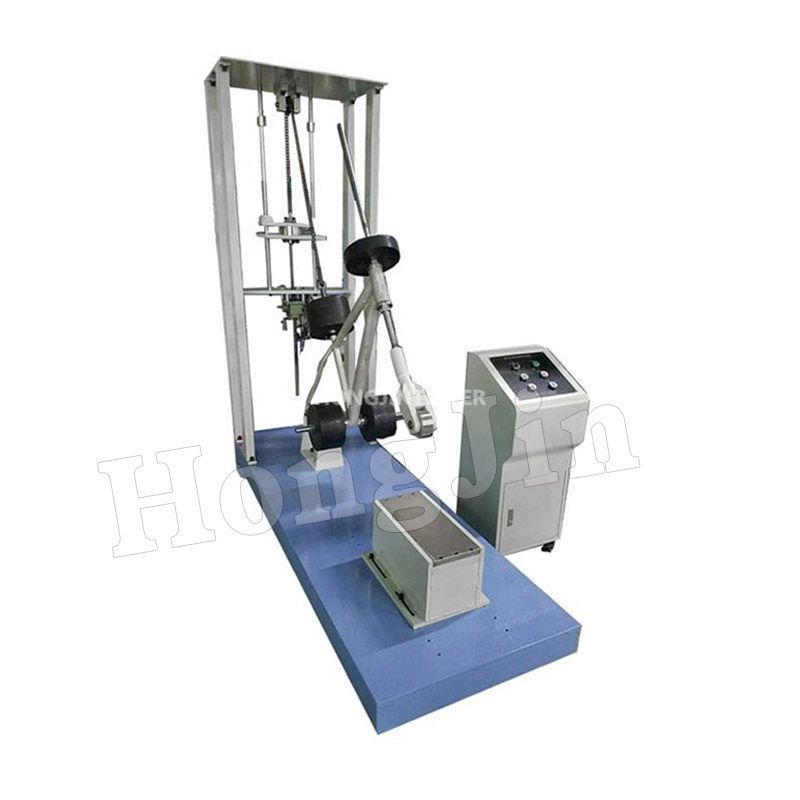

Nguyên tắc kiểm tra:
Đỡ cụm tại điểm nối trục sau để cụm có thể xoay tự do quanh trục sau trong mặt phẳng thẳng đứng. Đặt phuộc trước lên một cái đe thép phẳng sao cho khung ở vị trí sử dụng bình thường. Buộc chặt một vật nặng 30kg vào ống ngồi và đặt trọng tâm của nó trên trục của ống ngồi và cao hơn bề mặt trên của ống ngồi 75mm. Xoay cụm xung quanh trục sau sao cho trọng tâm của khối lượng 30kg nằm ngay phía trên trục sau, sau đó để cụm rơi tự do trên đe thép.

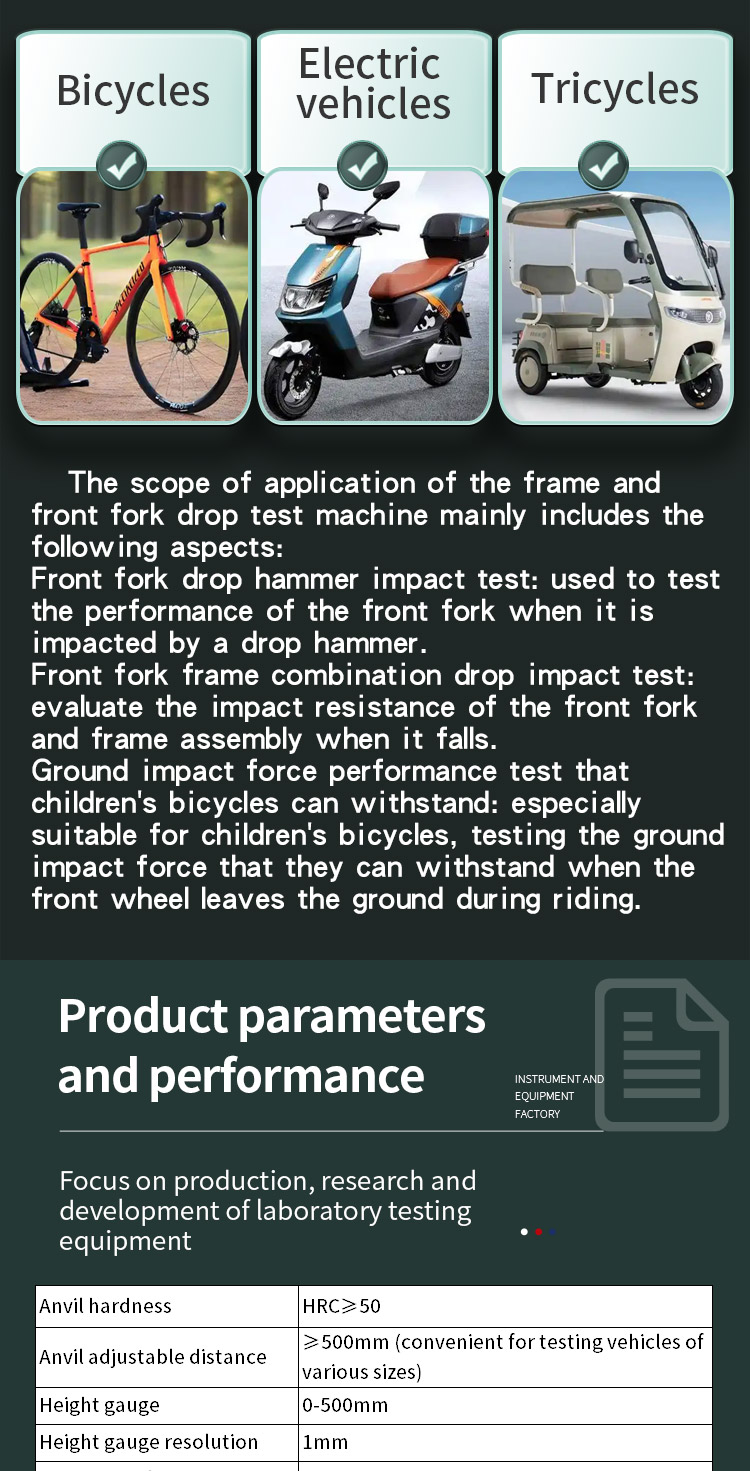

| Độ cứng đe | HRC ≥50 |
| Khoảng cách điều chỉnh đe | ≥500mm (thuận tiện cho việc kiểm tra các loại xe có kích cỡ khác nhau) |
| thước đo chiều cao | 0-500mm |
| Độ phân giải của thước đo chiều cao | 1mm |
| Nguồn điện | AC220V, 50Hz, 5A, 200W |
| Theo tiêu chuẩn | GB 14746-2006 4.7.2;ISO8098;EN14765 |
Nguyên tắc kiểm tra:
Đỡ cụm tại điểm nối trục sau để cụm có thể xoay tự do quanh trục sau trong mặt phẳng thẳng đứng. Đặt phuộc trước lên một cái đe thép phẳng sao cho khung ở vị trí sử dụng bình thường. Buộc chặt một vật nặng 30kg vào ống ngồi và đặt trọng tâm của nó trên trục của ống ngồi và cao hơn bề mặt trên của ống ngồi 75mm. Xoay cụm xung quanh trục sau sao cho trọng tâm của khối lượng 30kg nằm ngay phía trên trục sau, sau đó để cụm rơi tự do trên đe thép.
| Độ cứng đe | HRC ≥50 |
| Khoảng cách điều chỉnh đe | ≥500mm (thuận tiện cho việc kiểm tra các loại xe có kích cỡ khác nhau) |
| thước đo chiều cao | 0-500mm |
| Độ phân giải của thước đo chiều cao | 1mm |
| Nguồn điện | AC220V, 50Hz, 5A, 200W |
| Theo tiêu chuẩn | GB 14746-2006 4.7.2;ISO8098;EN14765 |
