Nguyên tắc hệ thống:

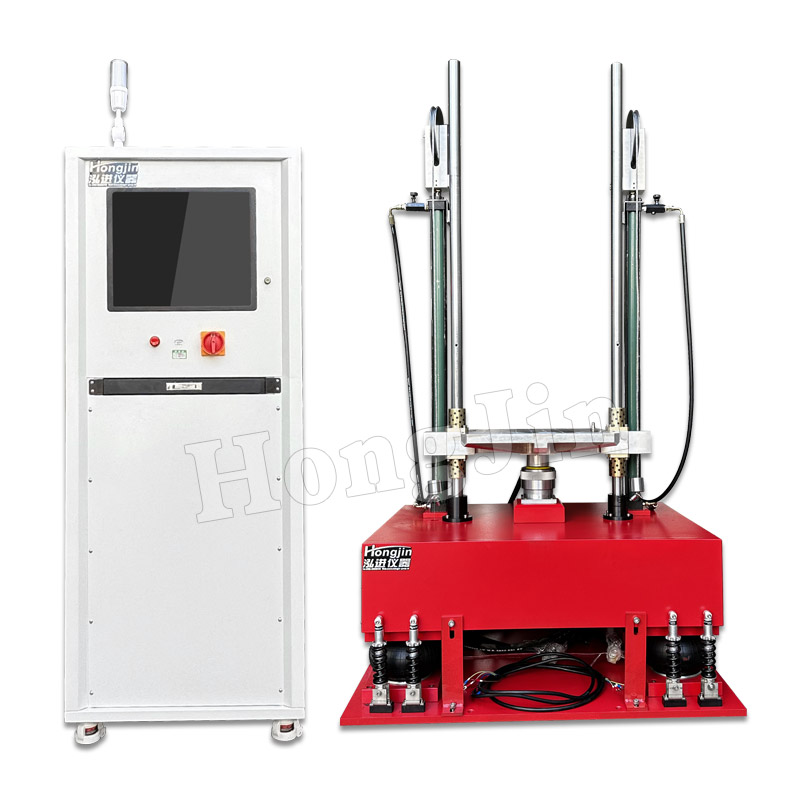

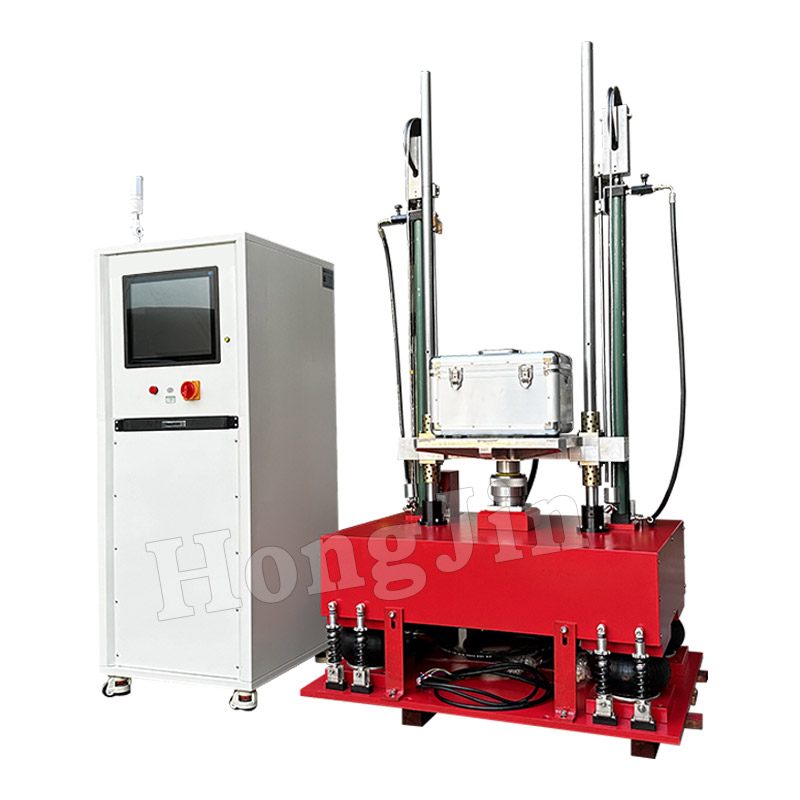

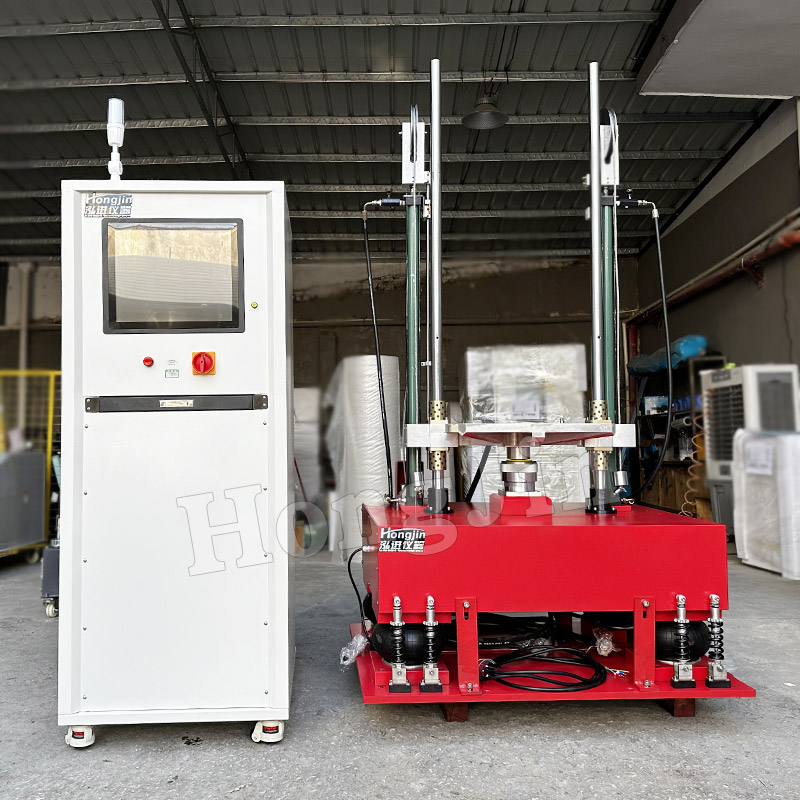

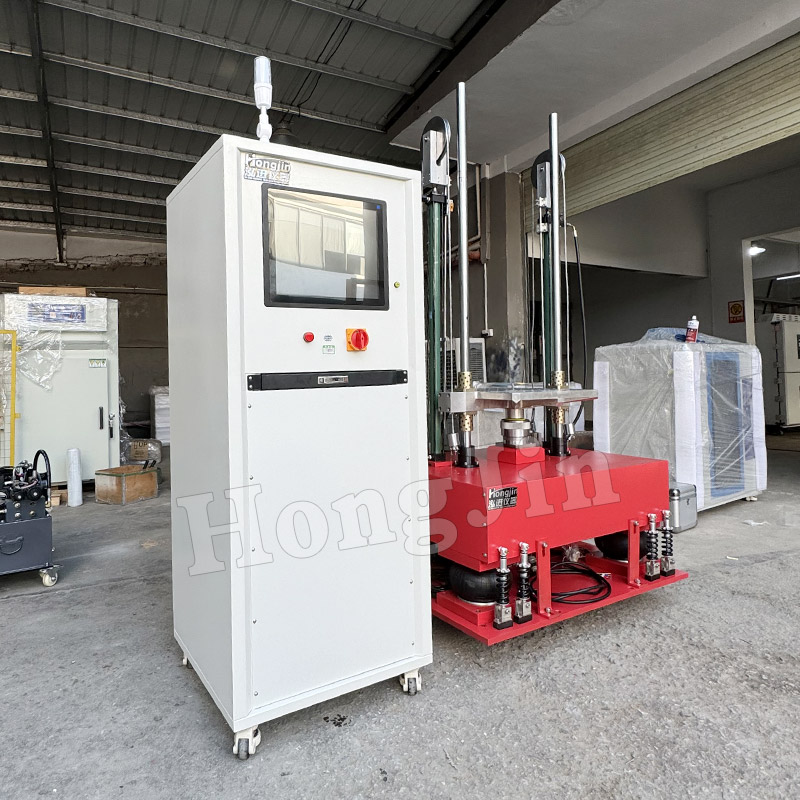

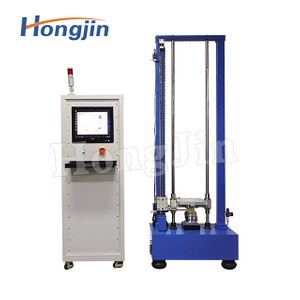

Kích thước của bàn thử nghiệm tác động VB-CJ-200 có thể được tùy chỉnh. Cấu trúc bảng được thiết kế cẩn thận sau khi phân tích tối ưu phần tử hữu hạn. Nó có độ bền cấu trúc cao và đáp ứng tần số cao. Thông qua thử nghiệm va chạm với gia tốc cao, nó có thể đạt được thời gian tăng tốc là 0,5 ms và tác động là nửa hình sin. Dạng sóng tuân thủ các thông số kỹ thuật thử nghiệm. Nó có một thiết bị chống tác động thứ cấp tích hợp. Nền tảng được trang bị thiết bị giảm rung hiệu quả cao. Chiều cao tác động được thiết lập kỹ thuật số và thực hiện tự động.

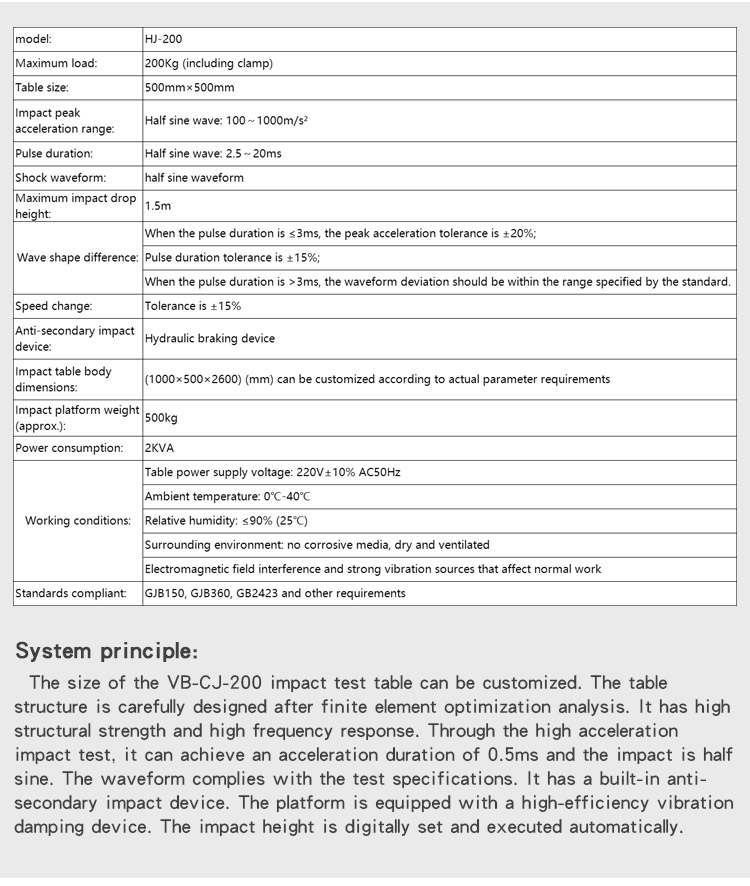

| người mẫu: | HJ-200 |
| Tải tối đa: | 200Kg (bao gồm cả kẹp) |
| Kích thước bảng: | 500mm × 500mm |
| Phạm vi gia tốc cực đại tác động: | Sóng nửa hình sin: 100～1000m/s² |
| Thời lượng xung: | Nửa sóng hình sin: 2,5 ～ 20ms |
| Dạng sóng xung kích: | dạng sóng nửa hình sin |
| Chiều cao thả tác động tối đa: | 1,5m |
| Sự khác biệt về hình dạng sóng: | Khi thời lượng xung là 3ms, dung sai gia tốc cực đại là ± 20%; |
| Dung sai thời lượng xung là ± 15%; | |
| Khi thời lượng xung >3ms, độ lệch dạng sóng phải nằm trong phạm vi được chỉ định bởi tiêu chuẩn. | |
| Thay đổi tốc độ: | Dung sai là ± 15% |
| Thiết bị chống tác động thứ cấp: | Thiết bị phanh thủy lực |
| Kích thước thân bàn tác động: | (1000×500×2600) (mm) có thể được tùy chỉnh theo yêu cầu thông số thực tế |
| Trọng lượng nền tảng tác động (xấp xỉ): | 500kg |
| Tiêu thụ điện năng: | 2KVA |
| Điều kiện làm việc: | Bảng điện áp nguồn: 220V±10% AC50Hz |
| Nhiệt độ môi trường xung quanh: 0oC -40oC | |
| Độ ẩm tương đối: ≤90% (25oC) | |
| Môi trường xung quanh: không có chất ăn mòn, khô ráo và thông thoáng | |
| Giao thoa từ trường điện từ và nguồn rung mạnh ảnh hưởng đến công việc bình thường | |
| Tiêu chuẩn phù hợp: | GJB150, GJB360, GB2423 và các yêu cầu khác |
