Phạm vi áp dụng:
Bàn thử nghiệm sốc có thể được sử dụng để thực hiện các thử nghiệm sốc cho các sản phẩm thử nghiệm, chủ yếu dùng cho các mẫu nhỏ để thực hiện các thử nghiệm với gia tốc sốc cao. Đánh giá mức độ sản phẩm thử nghiệm chịu đựng sự phá hủy do sốc. Thường được ứng dụng trong các thử nghiệm môi trường của các linh kiện điện tử, bảng mạch điện tử, v.v. Thiết bị thử nghiệm này tuân thủ các yêu cầu thử nghiệm sốc của các tiêu chuẩn: “Quy chuẩn thử nghiệm môi trường cơ bản cho sản phẩm điện và điện tử Ea: Phương pháp thử sốc”, “IEC68-2-27, thử nghiệm Ea: sốc”, và “MIF-STD202F”.
Nguyên lý hệ thống:
Bàn thử va đập có kích thước bàn thử nhỏ, cấu trúc bàn thử được thiết kế tỉ mỉ sau khi phân tích tối ưu hóa bằng phương pháp phần tử hữu hạn, có độ bền cấu trúc cao và đáp ứng tần số cao. Thông qua thử nghiệm va đập với gia tốc cao, thiết bị có thể đạt được thời gian duy trì gia tốc 0.5ms, và dạng sóng va đập nửa sin phù hợp với yêu cầu của tiêu chuẩn thử nghiệm.Thiết bị được trang bị hệ thống bảo vệ chống va đập thứ cấp, cùng với hệ thống giảm chấn hiệu quả, và có thể cài đặt chiều cao va đập số cho mỗi lần thử nghiệm, thực hiện tự động.
Nguyên lý làm việc:

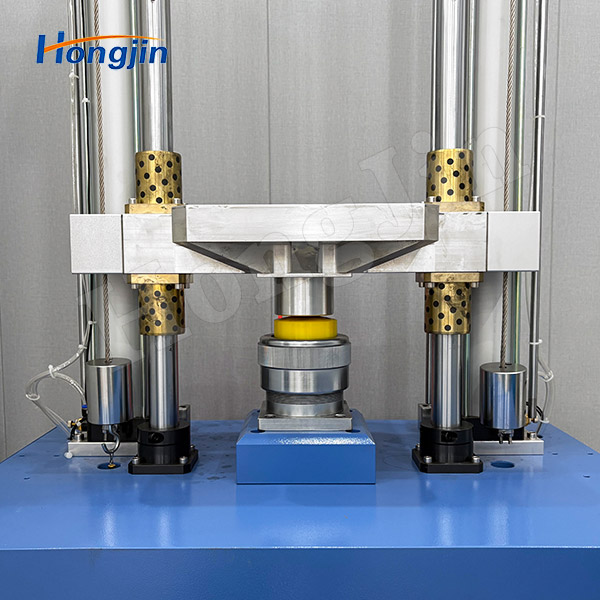

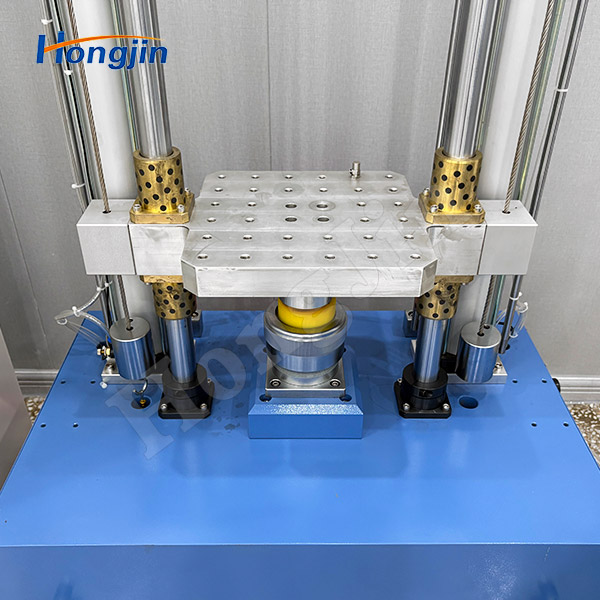

Mẫu thử được lắp đặt trên bàn làm việc, bàn làm việc được dẫn hướng bởi hai ray trượt có độ chính xác cao, có thể di chuyển lên xuống. Hai xi lanh được kết nối với bàn làm việc thông qua các ray trượt, khi xi lanh được bơm khí, thanh piston nâng lên, kéo theo bàn làm việc di chuyển lên. Khi bàn làm việc nâng lên đến chiều cao đã định, xi lanh nhanh chóng xả khí, và đáy bàn làm việc va chạm với bộ tạo sóng va đập, hoàn thành một chu trình va đập.Bằng cách điều chỉnh chiều cao nâng của bàn làm việc, có thể đạt được tốc độ ban đầu khác nhau, từ đó có thể tạo ra giá trị quá tải va đập khác nhau. Bằng cách thay đổi độ cứng của bộ tạo sóng, có thể thay đổi độ rộng xung, kết hợp cả hai điều chỉnh này để tạo ra các dạng sóng thử nghiệm phù hợp với yêu cầu thiết kế.
Đặc điểm sản phẩm:
1.Quản lý điều khiển và đo lường một máy, có thể điều khiển từ xa giao diện, thao tác đơn giản. Hệ thống lưu trữ các dải sai số sóng để người dùng dễ dàng điều chỉnh và áp dụng, tự động hoàn thành báo cáo thử nghiệm sau khi kết thúc thử nghiệm.
2.Đo lường chiều cao nâng sử dụng cảm biến dịch chuyển laser, sau khi cài đặt chiều cao, máy tính tự động điều khiển chiều cao, đảm bảo độ chính xác cao và khả năng lặp lại tốt.
3.Trang bị hệ thống phanh khí nén, an toàn và đáng tin cậy.
4.Thiết bị được trang bị hệ thống giảm chấn hiệu suất cao, không cần móng nền đặc biệt, dễ dàng lắp đặt.

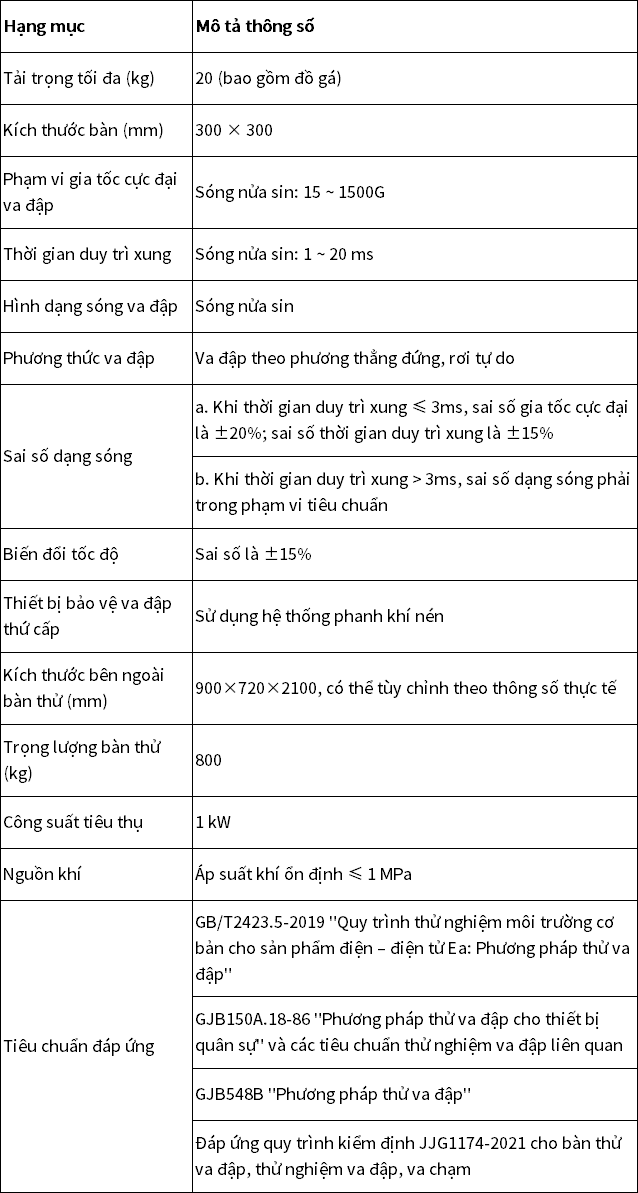

Thông số sản phẩm：

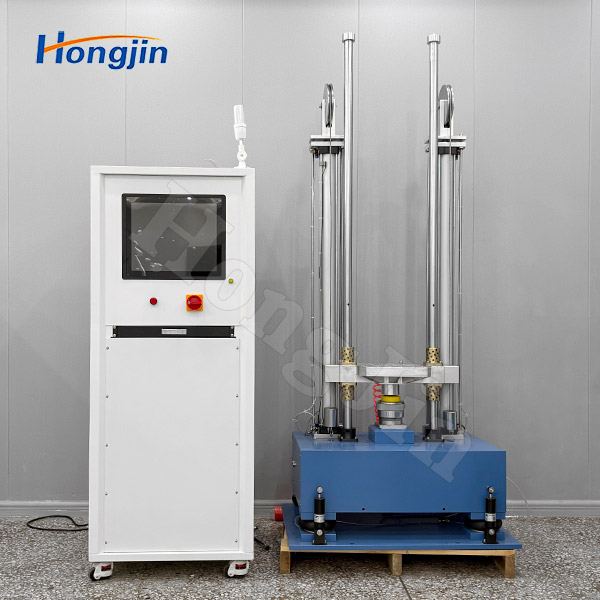

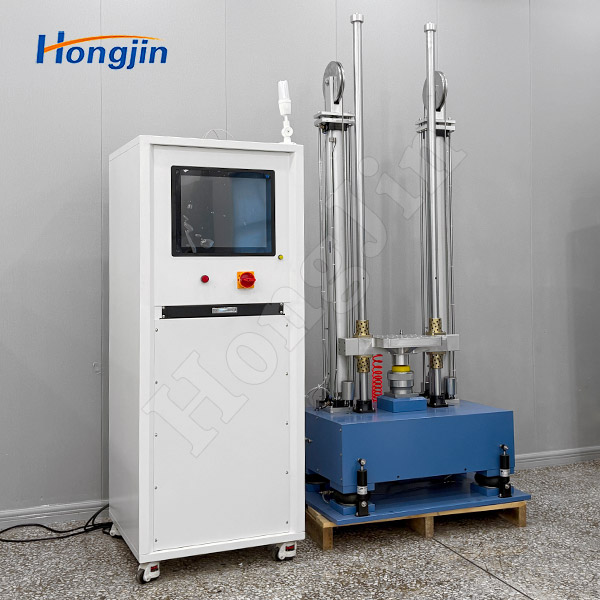

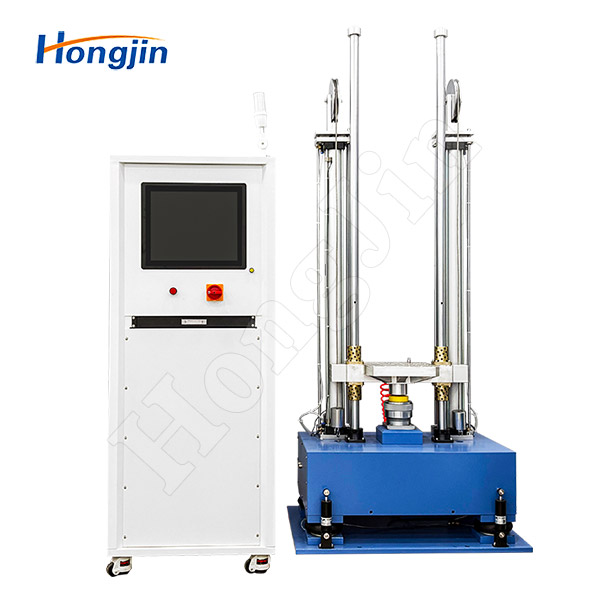

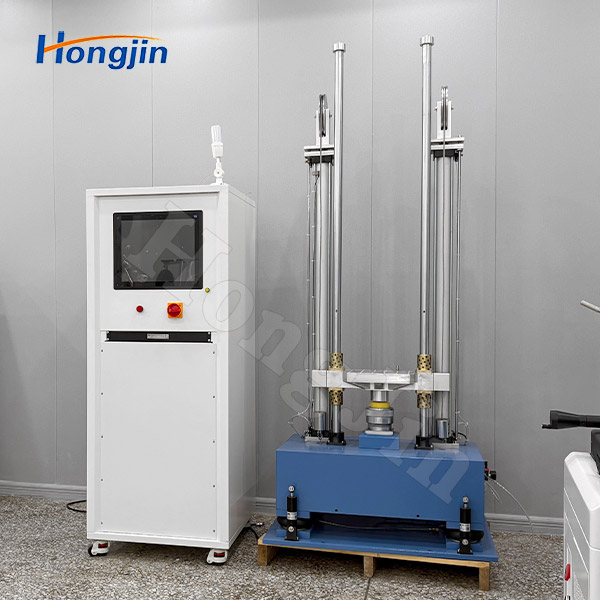

Hình ảnh thực tế của sản phẩm：
