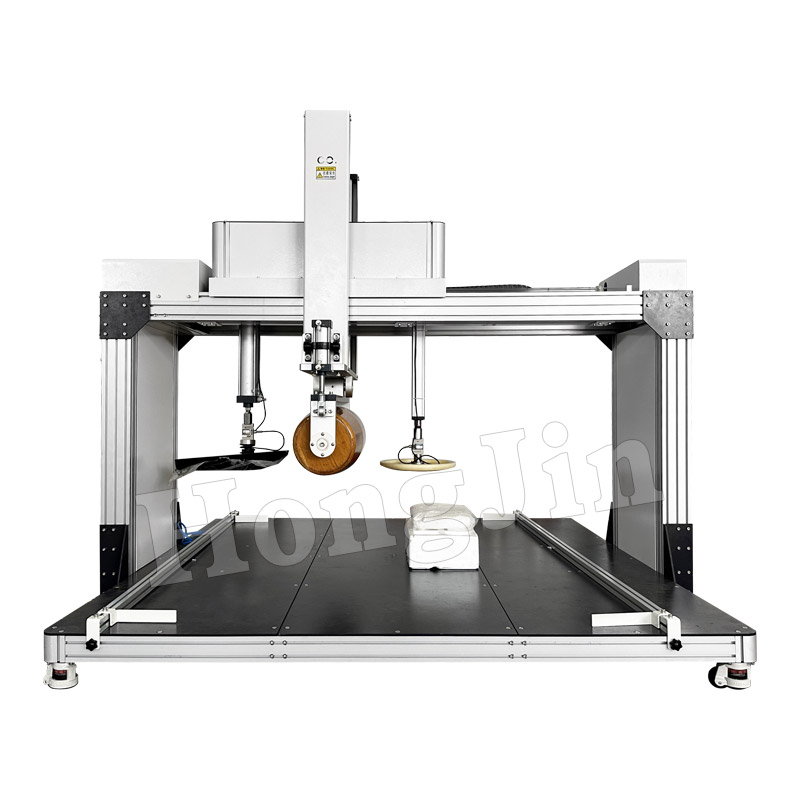

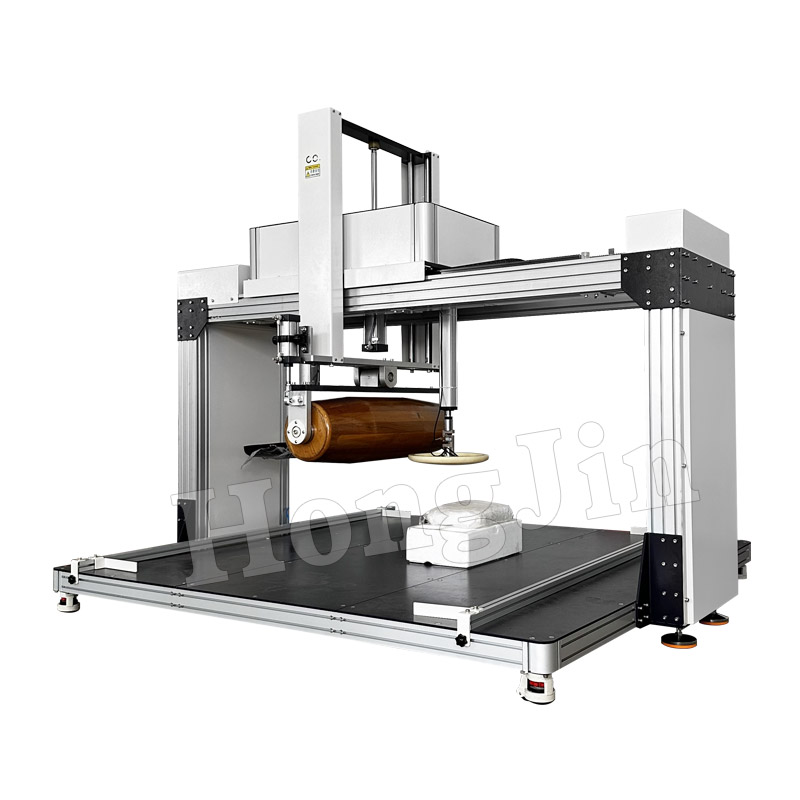

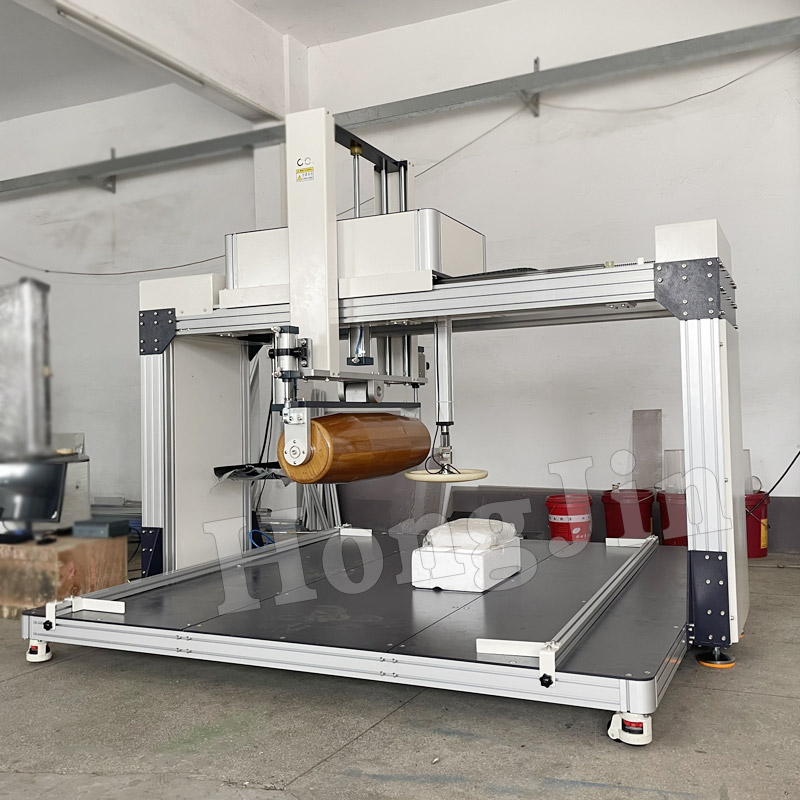

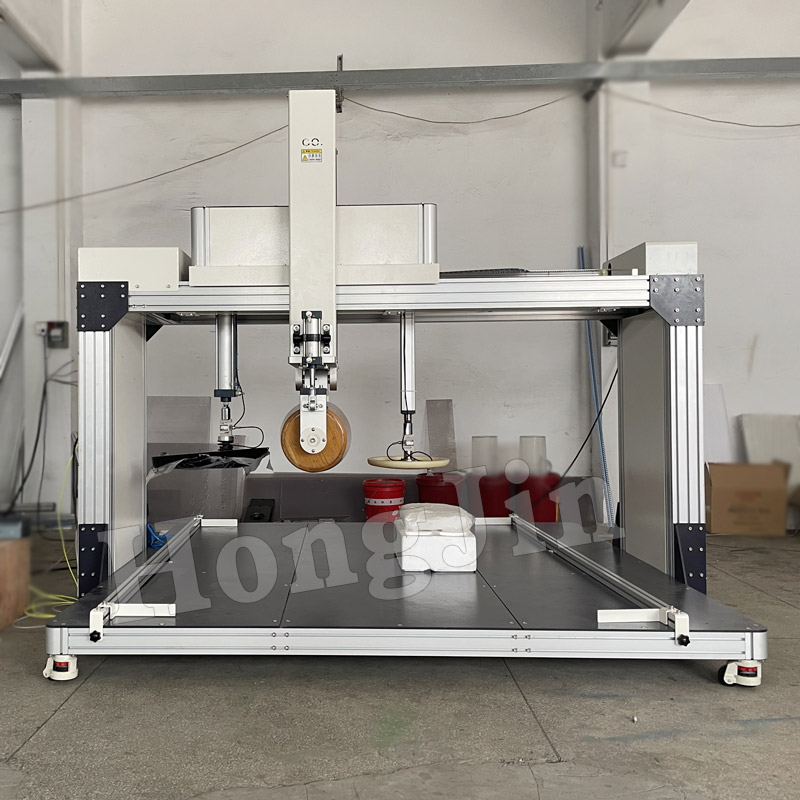

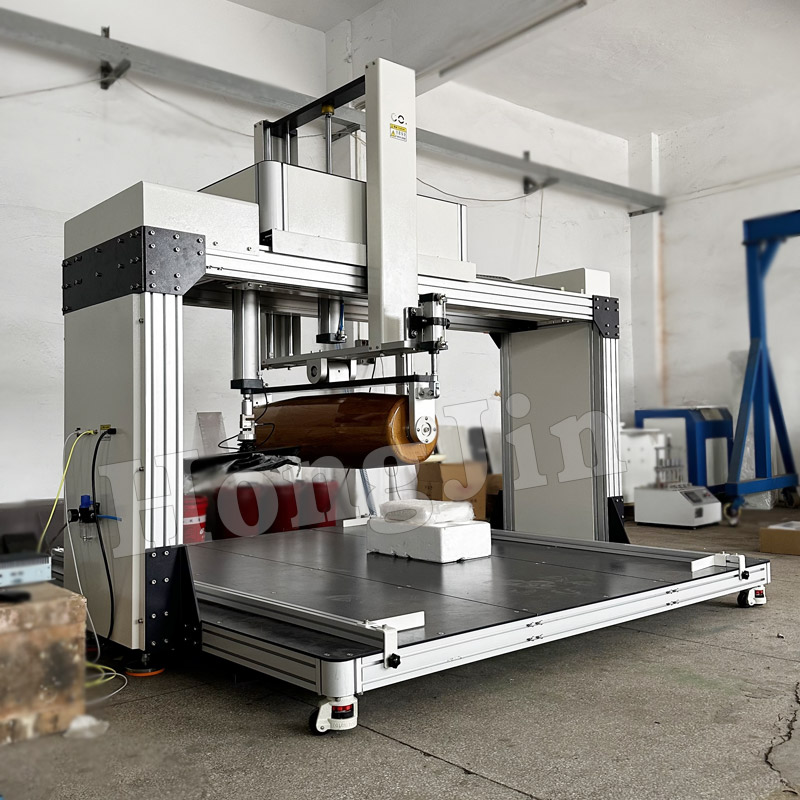

1. Thiết
bị này đáp ứng ba phương pháp kiểm tra: kiểm tra độ bền lăn của mặt đường, kiểm tra độ mềm và độ cứng và kiểm tra chiều cao bề mặt đệm.
2. Sử dụng điều khiển PLC để đạt được kết quả kiểm tra hoàn toàn tự động và điều khiển cả hai chế độ kiểm tra hoàn toàn tự động và thủ công chỉ bằng một nút bấm.
3. Phần kiểm tra độ bền lăn của mặt đường sử dụng cấu trúc cơ khí giàn, sử dụng động cơ servo lực đẩy cao và dẫn hướng tuyến tính tải nặng có độ chính xác cao làm bộ phận truyền động; màn hình cảm ứng của thương hiệu nổi tiếng phải được sử dụng làm điều khiển đầu vào để giúp việc điều khiển vận hành trở nên nhân văn, ngắn gọn và rõ ràng hơn.
4. Tải trọng con lăn trong thử nghiệm độ bền mặt đường sử dụng tải trọng tự do của ổ trục trượt tuyến tính; kiểm tra độ bền sử dụng khối tải + tải tự do của ổ trục trượt tuyến tính. Do chỉ có ma sát lăn của ổ trục tuyến tính nên độ chính xác của lực tải có thể được đảm bảo nên lực tải chính xác hơn. đáp ứng các tiêu chuẩn.
5. Màn hình điều khiển cảm ứng, mạnh mẽ và thông minh.
6. Hình thức đẹp và trang nhã: hệ thống dây điện được giấu hoàn toàn để tránh rò rỉ trong quá trình vận hành và gây nguy hiểm cho bất kỳ hệ thống điện nào; bề mặt chịu lực được làm bằng tấm thép không gỉ có bề mặt nhẵn, thuận tiện cho việc chất đệm; Đế tấm hoàn toàn bằng thép giúp loại bỏ nhu cầu khoan lỗ để cố định mặt đất, đảm bảo hoàn toàn rằng thiết bị không bị dịch chuyển hoặc rung trong quá trình vận hành.
7. Kiểm tra độ cao của bề mặt tấm đệm bằng cách sử dụng mô tơ servo làm bộ điều khiển. Thử nghiệm được thực hiện ở tốc độ quy định trong tiêu chuẩn. Đường cong giữa giá trị lực của tấm tải tạo áp cho mẫu và giá trị độ nén tương ứng được hiển thị và chiều cao được đo tự động.

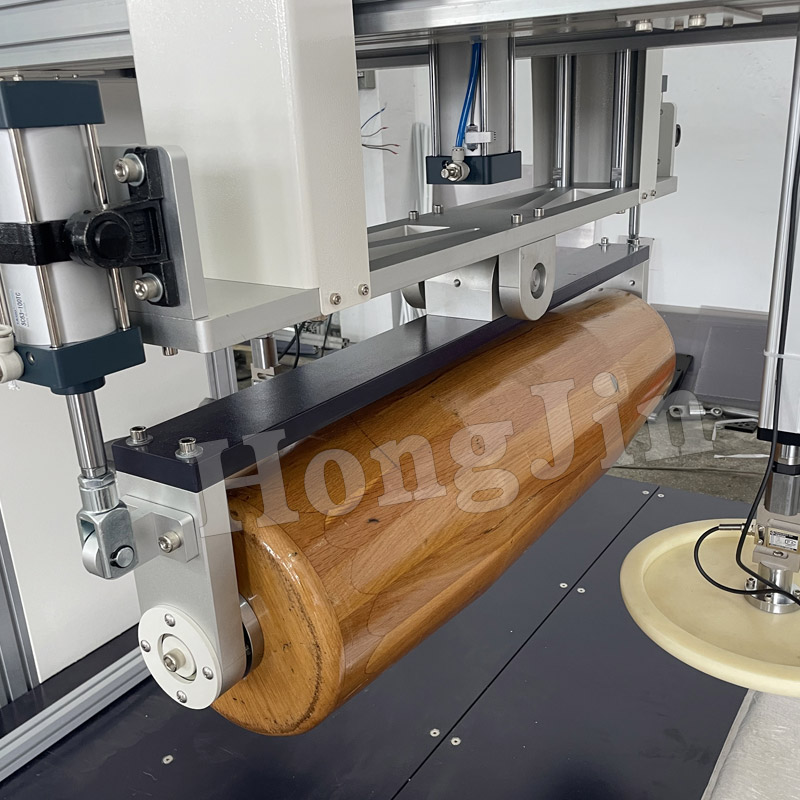

8. Con lăn được làm bằng vật liệu đặc biệt có khả năng chống mài mòn tốt, bề mặt nhẵn, không bị nứt hay biến dạng, tuổi thọ cao.
9. Định vị điểm giữa của bài kiểm tra lăn, tự động tìm điểm giữa của nệm mà không cần định vị lại thủ công, định vị điểm bắt đầu PLC.
10. Hệ thống điều khiển nhân bản với giao diện đơn giản và đầy đủ chức năng. Nó sử dụng màn hình cảm ứng phản hồi tốc độ cao và dễ vận hành.
11. Kết quả kiểm tra có thể được in ra bằng máy in theo định dạng tệp mà khách hàng yêu cầu.
12. Bảo vệ dữ liệu: Tự động lưu sau khi mất điện (dữ liệu có thể được lưu tự động sau khi mất điện).
13. Chân đế được làm bằng nhôm công nghiệp cường độ cao và mặt đường bằng thép không gỉ SUS304, bền và không bị rỉ sét quanh năm.
Tuân thủ các tiêu chuẩn:
Thiết bị này tuân thủ các yêu cầu kiểm tra cơ học của GB/T 26706-2011 'Nệm đàn hồi sợi màu nâu nội thất mềm'; QB/T 1952.2-2011 'Nệm lò xo nội thất mềm' và tiêu chuẩn BS EN 1957:2012.
Thông số sản phẩm
| 1. Phương pháp điều khiển: điều khiển bằng máy tính |
| 2. Thiết bị kiểm tra độ bền mặt đường: |
| 1) Thiết bị cơ khí có khả năng dẫn động con lăn chuyển động tương đối nằm ngang trên bề mặt nệm: mô men quán tính quay của con lăn là (0,5±0,05) Kgm2, tần số chịu tải là (16±2) lần/phút, tải trọng tĩnh là (1400±7)N, số lần thử nghiệm > 30.000 lần; |
| 2) Con lăn: hình bầu dục, có dung sai kích thước bên ngoài là ± 2 mm, bề mặt phải cứng, mịn, không có vết trầy xước và các khuyết tật bề mặt khác, chiều dài là (1000 ± 2) mm, hệ số ma sát nằm trong khoảng (0,2 ~ 0,5), con lăn Chamfer: R30, đường kính con lăn tối đa: 300 ± 1mm; |
| 3) Động cơ: Động cơ servo Panasonic của Nhật Bản; |
| 4) Hành trình thử: 250mm ở bên trái và bên phải của đường tâm đệm; |
| 5) Độ chính xác của thiết bị đo lực không nhỏ hơn 1%, độ chính xác của thiết bị đo kích thước không nhỏ hơn 1mm và độ lệch vị trí của khối tải là ± 5 mm. |
| 3. Thiết bị đo chiều cao: |
| 1) Độ chính xác đo chiều cao: ± 0,5mm; |
| 2) Tấm đo chiều cao: Bề mặt đo là một hình trụ cứng phẳng và nhẵn; |
| 3) Đo đường kính miếng đệm: 100mm, vát R10; |
| 4) Tốc độ tác dụng lực đệm: 100±20 mm/phút; |
| 5) Lực hướng xuống theo phương thẳng đứng: Tác dụng lực 4N. Lúc này, khoảng cách giữa mặt dưới của bề mặt đo của khối đệm hình tròn và tấm phẳng chính là chiều cao của bề mặt đệm. Chiều cao đo: chiều cao bề mặt ban đầu của nệm. Tiến hành 100 lần và 29.900 bài kiểm tra độ bền. Sau đó, đo chiều cao của bề mặt tấm đệm tương ứng; Hệ thống đo chiều cao: Cài đặt giá trị lực thông qua phần mềm, tác dụng lực thẳng đứng hướng xuống với tốc độ không đổi và liên kết trực tiếp với màn hình cảm ứng PLC. |
| 4. Thiết bị kiểm tra độ mềm và độ cứng: |
| 1) Tấm tải: một hình trụ cứng có bề mặt nhẵn và đường kính 355mm. Mặt cuối là bề mặt hình cầu lồi, bán kính cong của bề mặt hình cầu là 800mm, bán kính cong của cạnh trước là 20 mm; |
| 2) Khả năng chịu tải: 1000N; |
| 3) Tốc độ vận hành trong quá trình xếp dỡ: (90±5) mm/phút, hệ thống có thể cài đặt tùy ý trong khoảng 0,01-200 mm/phút; |
| 4) Đường cong độ lệch tải trọng: mối quan hệ giữa giá trị lực tác dụng của tấm tải lên mẫu và giá trị độ lún tương ứng; |
| 5) Giá trị độ cứng (Hy) của đệm là độ dốc trung bình của đường cong chuyển vị tải trọng tại 210N, 275N và 340N (tỷ số giữa lực tải N và độ sâu lõm điểm tải mm); |
| 6) Cấp độ cứng: Thể hiện độ mềm, độ cứng của sản phẩm trong khoảng từ 1 đến 10; Hs=1 đến 5 là nệm cứng (số càng nhỏ thì càng cứng) Hs=6 đến 10 là nệm mềm (số càng lớn thì càng mềm) ); |
| 5. Hình thức: Khung chính được làm bằng nhôm định hình công nghiệp cao cấp. Mỗi cột máy được xếp chồng lên nhau bằng hai thanh nhôm định hình và các bộ phận kết nối được sơn bằng tấm kim loại. Thiết bị truyền động máy nằm trên bàn máy, giàn được cố định và tải lên bàn máy. Bốn cột máy bằng nhôm phía trên đảm bảo hoạt động ổn định và yên tĩnh. |
| 6. Chất liệu bàn thử nghiệm: Chân đế được làm bằng nhôm định hình công nghiệp cao cấp, mặt bàn làm bằng inox 304; |
| 7. Chiều cao bàn kiểm tra tính từ mặt đất: 180mm |
| 8. Kích thước tổng thể: 3400*2500*2475mm (dài * rộng * cao) |
| 9. Trọng lượng: khoảng 3600kg |
| 10. Nguồn điện và nguồn điện: AC220V 50HZ, 3KW |
| 11. Phạm vi mẫu tối đa có thể được sử dụng để kiểm tra một tấm nệm đơn: 2400mm×2400mm×440mm |
| 12. Hệ điều hành: mỗi hệ thống thủ công và tự động một bộ, phụ kiện: bộ thiết bị tiêu chuẩn hoàn chỉnh (hướng dẫn vận hành, thẻ bảo hành, đầu dò, v.v.), |
| 13. Chế độ hiển thị độ mềm và độ cứng: số và văn bản |
| 14. Màn hình chương trình có thể được chọn từ tiếng Trung giản thể, tiếng Trung phồn thể và tiếng Anh. |
| 15. Có thể thực hiện kiểm soát lực và tốc độ dịch chuyển, hiển thị dịch chuyển và thời gian, lực dịch chuyển tối đa và tối thiểu và đường cong tuổi thọ (đường cong thay đổi của giá trị lực tối đa và giá trị dịch chuyển tối đa của từng kênh trong mỗi chu kỳ) |
| 16. Đơn vị giá trị lực có thể được chọn từ kgf, lbf, kN, N. |
| 17. Mỗi cảm biến lực và dịch chuyển có thể được hiệu chỉnh theo 10 phân đoạn hoặc có thể sử dụng hiệu chuẩn một phân đoạn. |
| 18. Báo cáo có thể được xuất ra dạng Word, Excel và PDF. |
| 19. Dữ liệu đường cong thử nghiệm sẽ được ghi lại vào cơ sở dữ liệu. Khi chương trình không chạy thử nghiệm, đường cong hiển thị có thể được gọi từ cơ sở dữ liệu. |
| 20. Định vị điểm giữa của bài kiểm tra lăn, tự động tìm điểm giữa của nệm mà không cần định vị lại bằng tay. |
