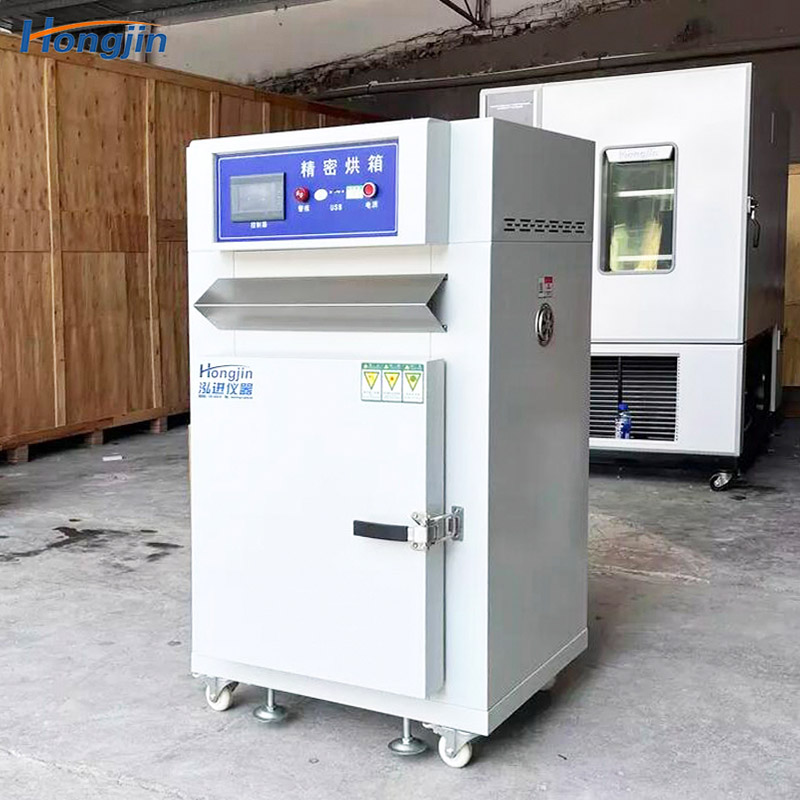

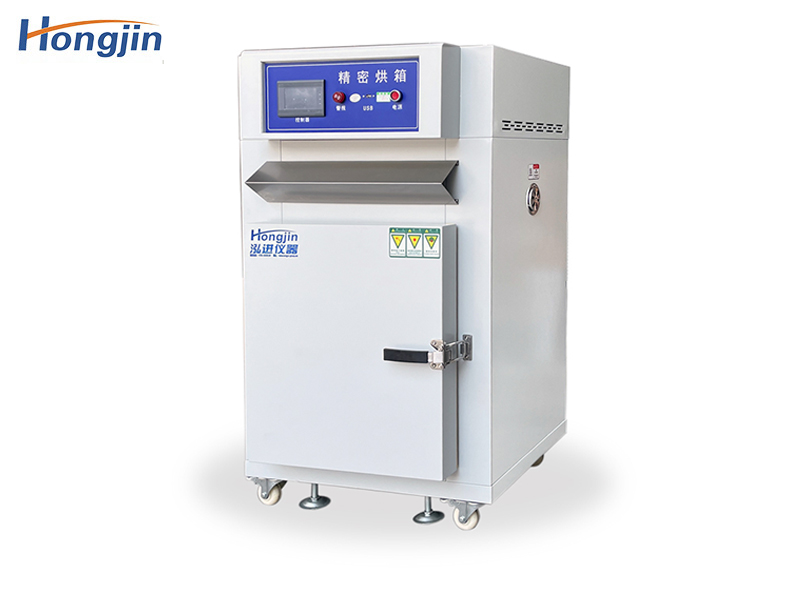

Thiết bị này là một loại thiết bị sấy cấp công nghiệp mới. Nó sử dụng quạt hướng trục công suất cao và chịu nhiệt độ cao trục dài, cánh tuabin bằng thép không gỉ, kết hợp với ống dẫn khí được thiết kế độc đáo, bộ điều nhiệt PID thông minh kết hợp với rơle trạng thái rắn SSR để điều khiển lò sưởi bằng thép không gỉ hiệu suất cao để sưởi ấm. Khí nóng nhiệt độ cao với nhiệt độ đồng đều làm nóng bên trong hộp đảm bảo bên trong lò đạt môi trường nhiệt độ lý tưởng. Các sản phẩm được sử dụng rộng rãi trong quá trình gia nhiệt trước, lão hóa, nướng, xử lý nhiệt, làm nguội và các quy trình khác trong nhiều lĩnh vực công nghiệp như sản xuất điện tử, sơn phủ, in ấn, hàng không vũ trụ, v.v.
Đặc trưng
1. Cấu trúc hộp
1.1. Chất liệu lót: Được làm bằng hàn hồ quang argon thép không gỉ chất lượng cao dày 1,2mm, chống ô nhiễm và dễ lau chùi.
1.2. Chất liệu vỏ: Bên ngoài được làm bằng thép tấm cán nguội cao cấp dày 1,2mm được xử lý chống gỉ sau đó phun nhựa, ngoài ra còn có thể sử dụng thép không gỉ.
1.3. Vật liệu cách nhiệt: sử dụng bông cách nhiệt cao cấp 100K, cách nhiệt sáu mặt, độ dày cách nhiệt 80mm-150mm, hiệu suất cách nhiệt tốt.
1.4 Giá đỡ vật thể: Khoảng cách lớp có thể được điều chỉnh theo kích thước của vật thể và tỷ lệ sử dụng không gian cao
2. Hệ thống điều khiển nhiệt độ: Bộ điều khiển nhiệt độ thông minh kỹ thuật số Omron Nhật Bản, chế độ điều khiển nhiệt độ không đổi, tính toán tự động PID, có chức năng cảnh báo ngắt kết nối cảm biến, có chức năng bảo vệ cảnh báo quá nhiệt, đảm bảo sản phẩm hoạt động an toàn.
3. Phương pháp kiểm soát nhiệt độ
3.1. Nguồn tín hiệu: Thanh cảm biến CA nhập khẩu được sản xuất tại Nhật Bản ±0,5%.
3.2. Các thành phần được kiểm soát đầu ra: Đầu ra không có nút ở trạng thái rắn SSR đảm bảo công suất sưởi chính xác.
4. Hệ thống tuần hoàn khí nóng trong hộp
4.1. Phương pháp cấp khí: cấp khí theo chiều ngang hoặc cấp khí theo chiều dọc được sử dụng trong hộp.
4.2. Cấu trúc ống dẫn khí: các tấm dẫn khí đục lỗ mật độ cao được sử dụng ở cả hai mặt của ống dẫn khí để điều khiển chính xác góc của bộ làm lệch hướng nhằm đảm bảo độ đồng đều nhiệt độ trong hộp.
4.3. Thiết bị cung cấp không khí: động cơ im lặng trục dài không đồng bộ ba pha công suất cao + cánh tuabin bằng thép không gỉ đường kính lớn, tuabin được điều chỉnh theo chiều ngang để đảm bảo vận chuyển không khí trơn tru và tiếng ồn ≤ 65dB.
4.4. Hệ thống bảo vệ an toàn thiết bị cấp khí: có chức năng bảo vệ quá nhiệt và quá dòng để đảm bảo tuổi thọ và hiệu suất an toàn của động cơ và quạt.
5. Hệ thống sưởi điện: ống gia nhiệt bằng thép không gỉ không bụi, sử dụng dây gia nhiệt niken-crom chất lượng cao, làm đầy oxit magiê biến tính dẫn nhiệt cách nhiệt cao, bọc ống thép không gỉ liền mạch, không cháy, không rò rỉ, an toàn và không bụi.
6. Hệ thống bảo vệ an toàn toàn bộ máy
6.1. Hệ thống bảo vệ quá nhiệt ba lần được áp dụng để đảm bảo hiệu suất an toàn tổng thể của hộp trong quá trình vận hành (xem thông số kỹ thuật để biết chi tiết).
6.2. Hệ thống bảo vệ điện bên trong hộp (để đảm bảo các thiết bị điện bên trong hộp hoạt động ổn định, an toàn và tin cậy):
6.2.1. Ngăn ngừa quá nhiệt (giới hạn nhiệt độ độc lập, tắt nguồn quá nhiệt);
6.2.2. Bảo vệ trình tự pha (bảo vệ thấp áp và thiếu pha);
6.2.3. Bảo vệ quá dòng động cơ;
6.2.4. Cầu chì điều khiển;
6.2.5. Bảo vệ quá dòng điện nhiệt;
6.2.6. Công tắc không cầu chì.

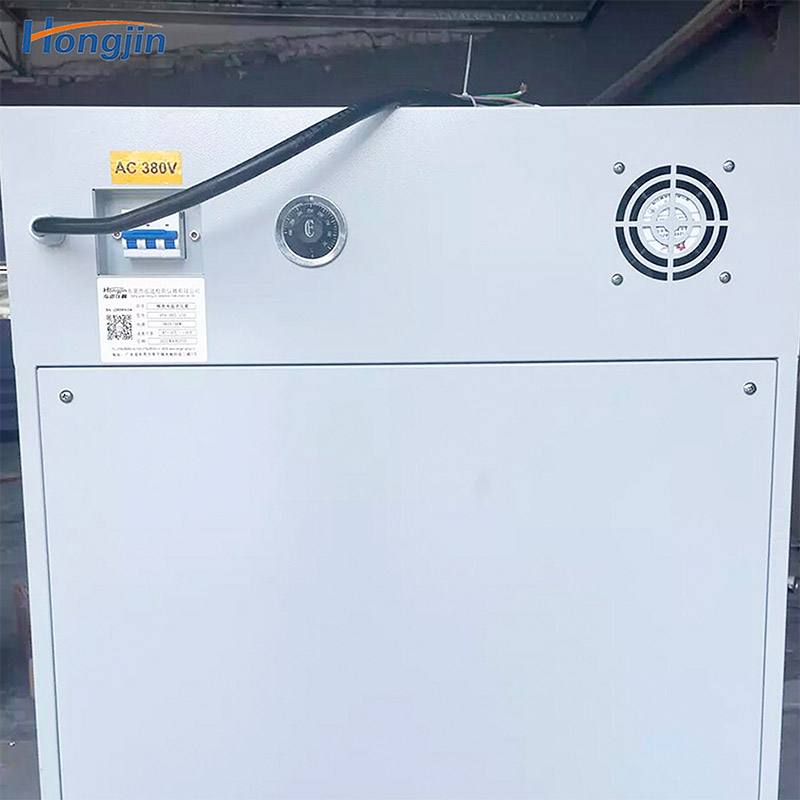

7. Thiết bị nạp nitơ: được trang bị 1 đồng hồ đo lưu lượng nitơ 10-100L, 1 bộ bộ lọc van điều chỉnh áp suất đầu vào, cổng đầu vào nhanh 8 mm và đường ống hàn liền mạch bằng thép không gỉ phù hợp.

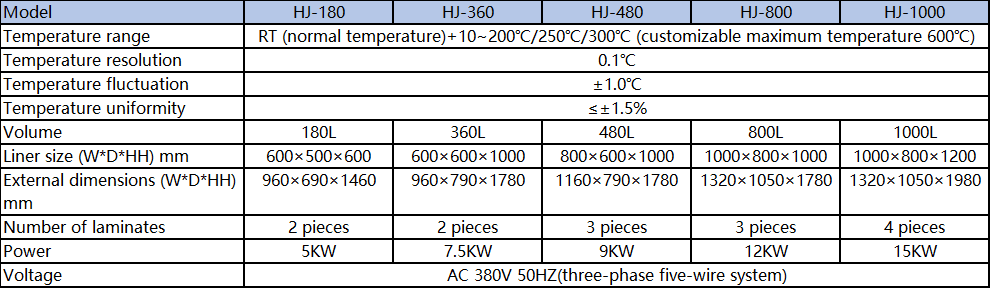

Thông số sản phẩm
