Phạm vi ứng dụng:

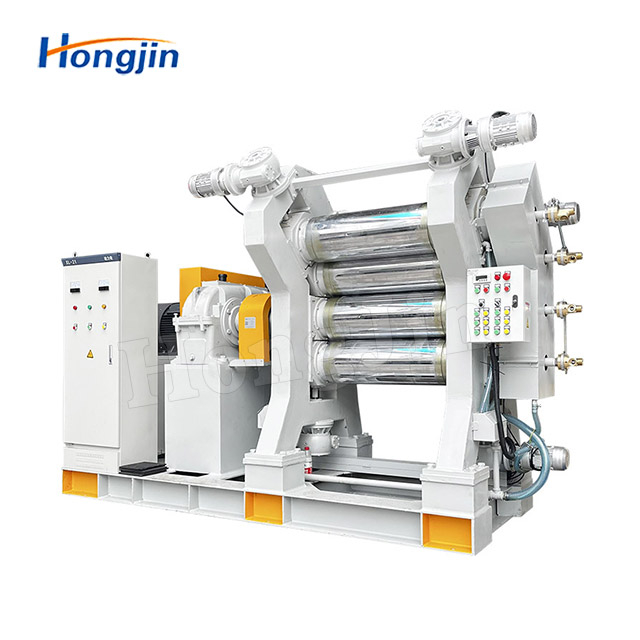

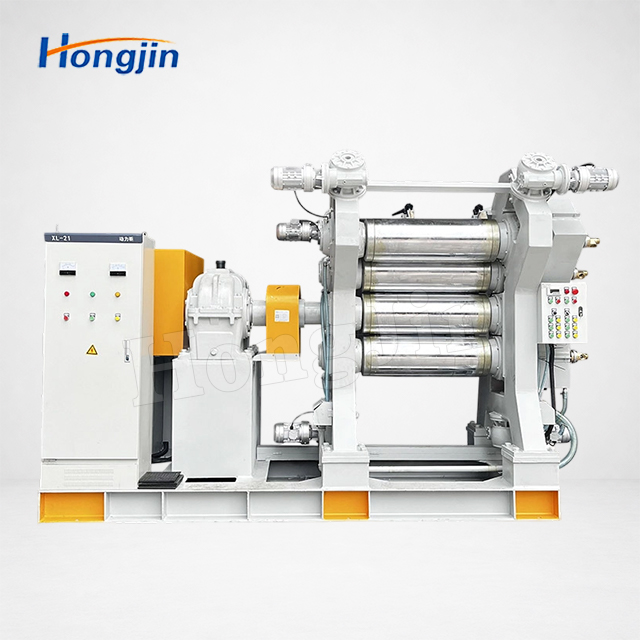

Máy cán bốn trục là loại máy cán được trang bị bốn trục lăn, với các kiểu bố trí trục như dạng T, dạng L, dạng S và dạng Z. Thiết bị có ưu điểm hiệu suất cao, độ chính xác cao, phù hợp cho các yêu cầu gia công chính xác. Máy chủ yếu được sử dụng để cán chính xác các vật liệu như kim loại màu, vật liệu hấp thụ sóng, vật liệu che chắn, vật liệu từ tính.Trong ngành công nghiệp cao su, máy cán bốn trục chủ yếu dùng cho các công đoạn như tráng cao su lên vải, tráng cao su cho bố thép, cán tấm cao su, tạo hình phôi cao su, dán màng cách ly và ghép nhiều lớp màng cao su. Trong đó, bố trí trục dạng Z có kết cấu hợp lý, giúp giảm biến dạng đàn hồi của trục lăn, thuận tiện cho việc cấp liệu và được ứng dụng rộng rãi.
Nguyên lý làm việc:
Một trong những điều kiện cần thiết của quá trình cán là góc ma sát p giữa vật liệu cao su và trục lăn phải lớn hơn góc tiếp xúc a, khi đó vật liệu cao su mới có thể được kéo vào khe hở giữa các trục. Trong quá trình làm việc của máy cán bốn trục, các trục lăn vận hành theo một tỷ lệ tốc độ nhất định, giúp vật liệu cao su được nhào trộn tốt hơn và tăng độ dẻo.Cuối cùng, vật liệu cao su đi qua khe hở trục nhỏ nhất và được cán thành tấm cao su có độ dày và chiều rộng xác định. Dưới tác dụng của lực ép từ các trục lăn, tấm cao su được ép phủ lên vải dệt hoặc bố thép. Tùy theo yêu cầu sản xuất, cao su có thể được cán thành hoa văn và hình dạng nhất định, hoặc ghép nhiều lớp cao su khác nhau về công dụng, màu sắc và hình dạng thành một thể thống nhất.
Đặc điểm thiết bị:
1.Kết cấu thiết kế gọn gàng, rõ ràng; thao tác vận hành đơn giản, thuận tiện.
2.Có nhiều cấp tốc độ và tỷ lệ tốc độ để lựa chọn, đáp ứng các yêu cầu khác nhau về công thức cao su và quy trình công nghệ của người sử dụng.
3.Khung máy và bệ máy đều sử dụng kết cấu hàn, được xử lý ủ khử ứng suất, hình thức chắc chắn và đẹp mắt.
4.Hộp giảm tốc đạt cấp chính xác 6, bánh răng răng cứng được gia công mài chính xác, tuổi thọ cao và độ ồn thấp.
5.Trang bị hệ thống dừng khẩn cấp hoàn chỉnh, đảm bảo an toàn tối đa cho người vận hành và thiết bị.
6.Kết cấu làm kín được thiết kế đặc biệt, ngăn chặn hoàn toàn hiện tượng rò rỉ dầu bôi trơn.
7.Máy cán đều sử dụng ổ lăn, đảm bảo vận hành ổn định và bền bỉ.
8.Trục lăn được chế tạo từ gang hợp kim tôi nguội, có khớp nối quay; độ nhẵn bề mặt đạt Ra 0.8, có thể thiết kế độ lồi trung tâm. Có thể lựa chọn trục lăn rỗng hoặc trục khoan lỗ.
9.Bánh răng tỷ lệ tốc độ của kết cấu truyền động trục ra đơn sử dụng bánh răng chữ V kép (răng xương cá), truyền động êm, có thể điều chỉnh tỷ lệ tốc độ bằng cách rút then.
10.Cung cấp nhiều phương án bù độ võng để người dùng lựa chọn như: lồi trung tâm, uốn ngược và giao chéo trục.
11.Có nhiều cấp hệ thống điều khiển điện để lựa chọn: hệ thống điều khiển bus, hệ thống điều khiển PLC và hệ thống điều khiển thông thường.
12.Kết cấu truyền động trục ra đơn loại bỏ bánh răng truyền động lớn và nhỏ, giúp kết cấu gọn nhẹ hơn.
13.Hệ thống thiết kế linh hoạt, có thể đáp ứng nhanh chóng các yêu cầu thiết kế đặc biệt của khách hàng trong thời gian ngắn nhất.
14.Có thể cấu hình đa dạng các thiết bị phụ trợ theo nhu cầu người dùng, tổ hợp thành dây chuyền sản xuất liên hoàn.

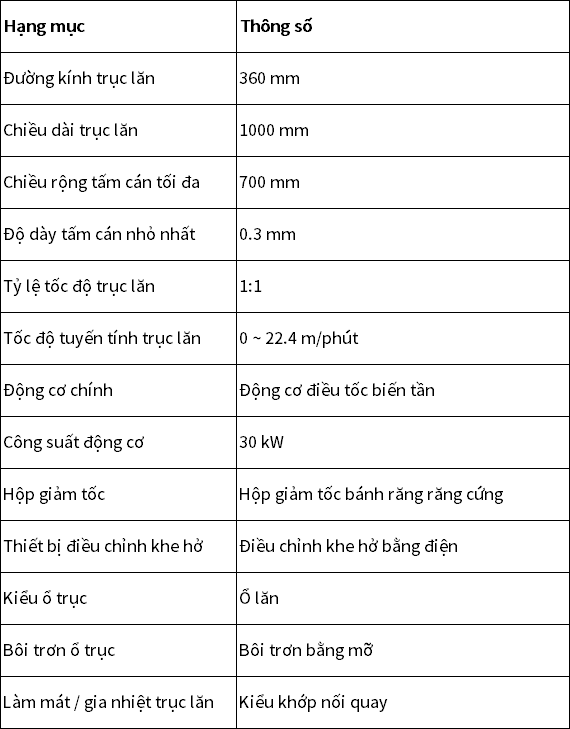

Thông số sản phẩm：

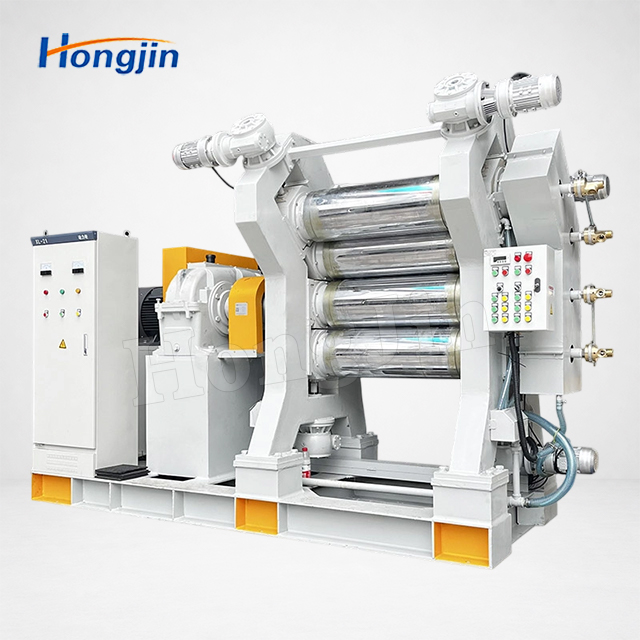

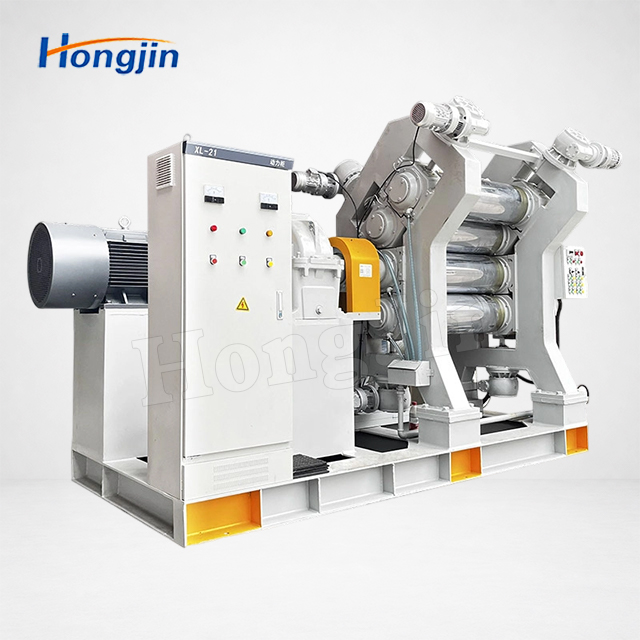

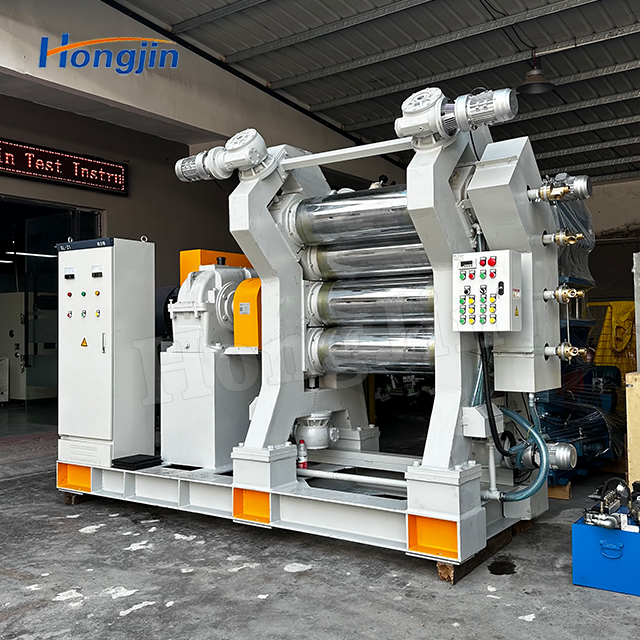

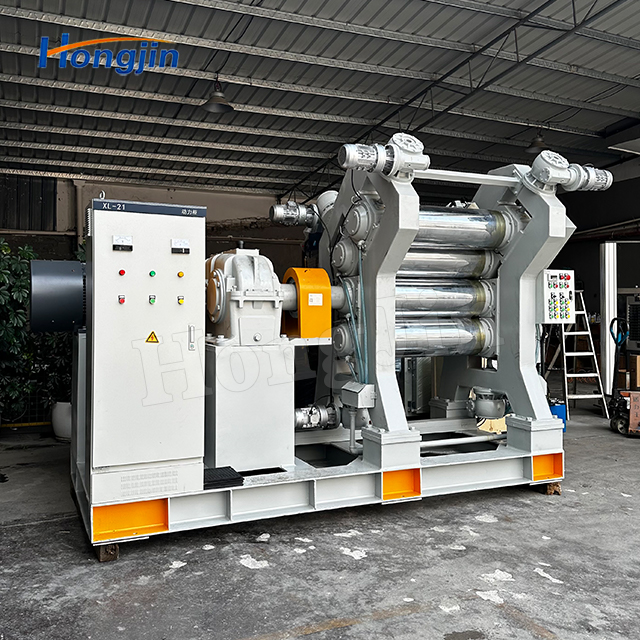

Hình ảnh thực tế của sản phẩm：
