Tiêu chuẩn cơ sở
1, đáp ứng các yêu cầu của GB/T2611-2007 'Yêu cầu kỹ thuật chung của máy kiểm tra', GB/T16826-2008 'Máy kiểm tra đa năng servo điện-thủy lực', JB/T9379-2002 'điều kiện kỹ thuật của máy kiểm tra độ mỏi kéo';
2, đáp ứng GB/T3075-2008 'Phương pháp kiểm tra độ mỏi trục kim loại', GB/T228-2010 'Phương pháp kiểm tra độ bền kéo ở nhiệt độ phòng của vật liệu kim loại' và các tiêu chuẩn khác;
3, áp dụng cho GB, JIS, ASTM, DIN và các tiêu chuẩn khác.
Đặc tính hiệu suất

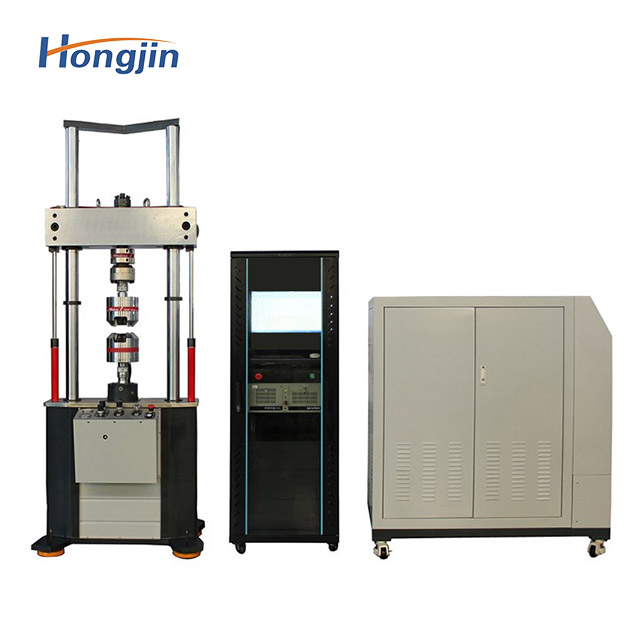

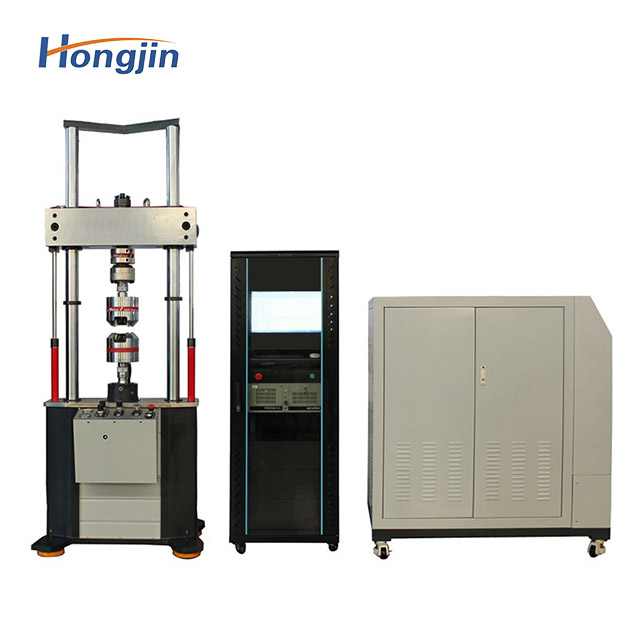

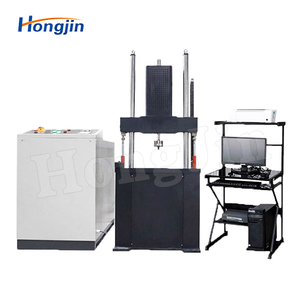

1, Máy kiểm tra máy chủ: cột, chân đế, dầm tạo thành một cấu trúc khung khép kín, độ cứng của khung, không có khe hở ngược, độ ổn định tốt. Bề mặt bên ngoài của cột được xử lý bằng mạ crom cứng, bộ truyền động servo (xi lanh) được đặt bên dưới và piston xi lanh được thiết kế hoạt động hai chiều. Việc điều chỉnh kẹp mẫu thuận tiện và linh hoạt.
2, các thành phần chính: sử dụng các thương hiệu nổi tiếng quốc tế - van servo MOOG, bộ điều khiển DOLI của Đức, bơm dầu Nhật Bản không phải Eryue, cảm biến King của Hoa Kỳ, cảm biến dịch chuyển MTS của Hoa Kỳ.
3, trạm bơm servo thủy lực: công nghệ im lặng không rò rỉ, áp suất đầu ra ổn định, không biến động, tiếng ồn thấp, hiệu quả tản nhiệt tốt, độ chính xác lọc cao, quá tải áp suất, bảo vệ tự động nhiệt độ dầu quá nhiệt.
4, chế độ điều khiển: lực, dịch chuyển, biến dạng Điều khiển vòng kín PID và có thể nhận ra bất kỳ chế độ điều khiển nào chuyển mạch trơn tru và không bị xáo trộn.
5, phần mềm kiểm tra: phù hợp với sự hợp tác của hệ thống điều khiển và vận hành nền tảng kiểm tra Windows, có thể điều khiển hệ thống kiểm tra để hoàn thành tất cả các loại kiểm tra tính chất cơ học động và tĩnh, chẳng hạn như kiểm tra độ bền kéo, nén, uốn, chu kỳ thấp và cơ học gãy kim loại. Và độc lập hoàn thành các chức năng quản lý kiểm tra, lưu trữ dữ liệu, in báo cáo kiểm tra và các chức năng khác.
6, dạng sóng thử nghiệm: sóng hình sin, sóng tam giác, sóng vuông, sóng ngẫu nhiên, sóng quét, sóng kết hợp, v.v.
7, chức năng bảo vệ: chặn mạch dầu, quá nhiệt, mức chất lỏng thấp, quá tải hệ thống thủy lực, quá nhiệt động cơ, số mỏi cài sẵn, chức năng tắt cảnh báo gãy mẫu.
| Loại máy kiểm tra | HJ-9001 | HJ-9002 | HJ-9003 | HJ-9004 | HJ-9005 | |
| Tải động tối đa (kN) | ±20 (±30) | ±50 | ±100 | ±200 (±250) | ±500 | |
| Tần số kiểm tra (Hz) | Độ mỏi chu kỳ thấp 0,01 ~ 20, độ mỏi chu kỳ cao 0,01 ~ 50, tùy chỉnh 0,01 ~ 100 | |||||
| Hành trình truyền động (mm) | ±50, ±75, ±100, ±150 và tùy chỉnh | |||||
| Kiểm tra dạng sóng tải | Sóng hình sin, sóng tam giác, sóng vuông, sóng xiên, sóng hình thang, kết hợp dạng sóng tùy chỉnh | |||||
| Độ chính xác của phép đo | trọng tải | Tốt hơn giá trị được chỉ định ±1%, ±0,5% (tĩnh); Tốt hơn giá trị được chỉ định ±2% (động) | ||||
| sự biến dạng | Tốt hơn giá trị được chỉ định ±1%, ±0,5% (tĩnh); Tốt hơn giá trị được chỉ định ±2% (động) | |||||
| sự dịch chuyển | Tốt hơn giá trị được chỉ định ±1%, ±0.5% | |||||
| Phạm vi đo thông số thử nghiệm | 1~100%FS (thang đo đầy đủ), có thể mở rộng đến 0,4 ~100%FS | 2~100%FS (quy mô đầy đủ) | ||||
| Không gian thử nghiệm (mm) | 50~580 | 50~580 | ||||
| Chiều rộng thử nghiệm (mm) | 500 | 600 | ||||
| Cấu hình nguồn dầu (công suất động cơ 21Mpa) | Các nguồn dầu xả 20L/min (7.50kW), 40L/min (15.0kW), 60L/min (22.0kW),00L/nin (37.0kw) hoạt động kết hợp theo yêu cầu, với áp suất tùy chọn 14, 21, 25mpa | |||||
