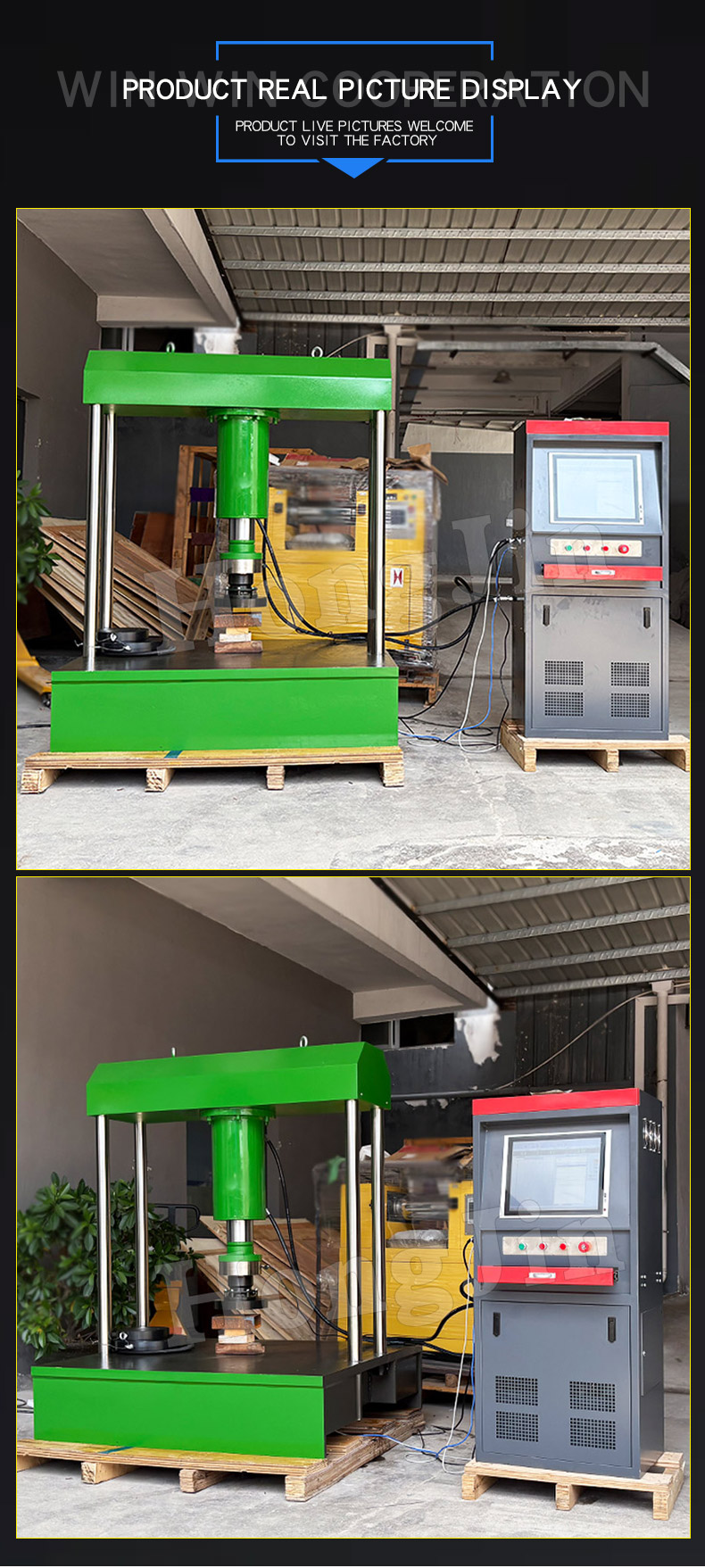

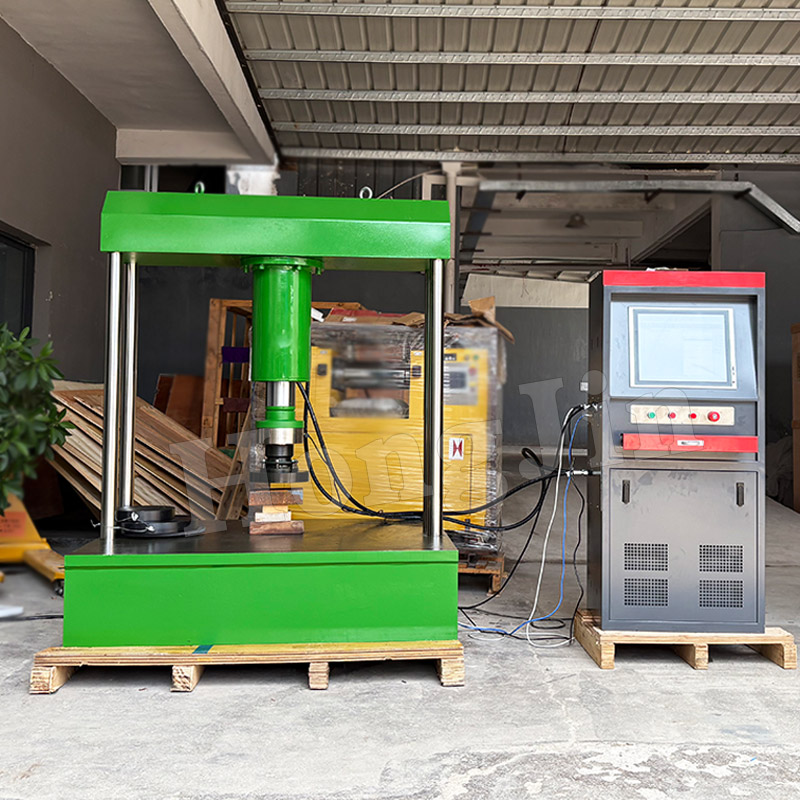

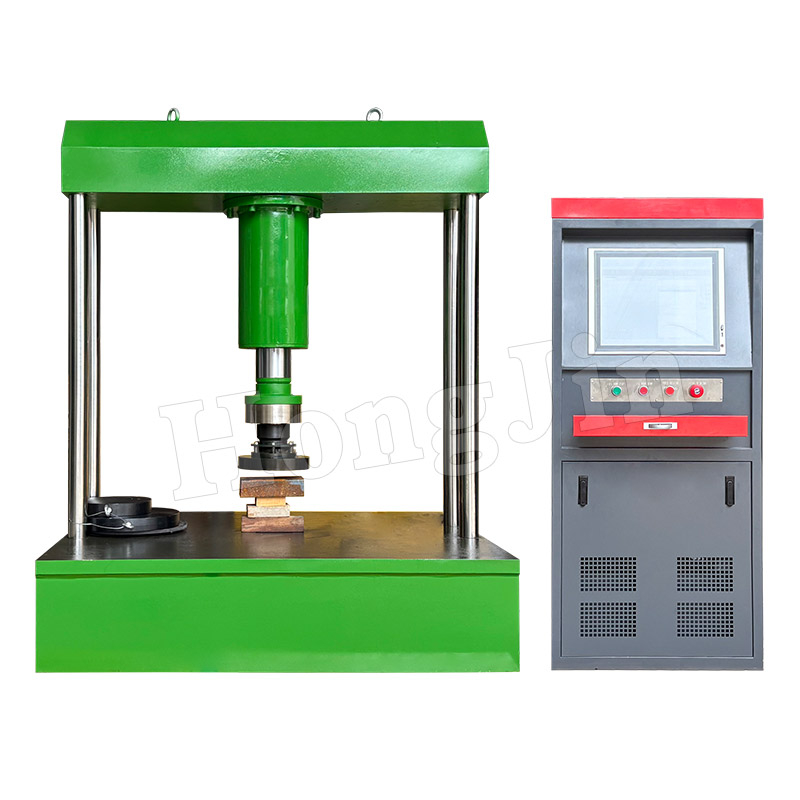

Tổng quan về sản phẩm:

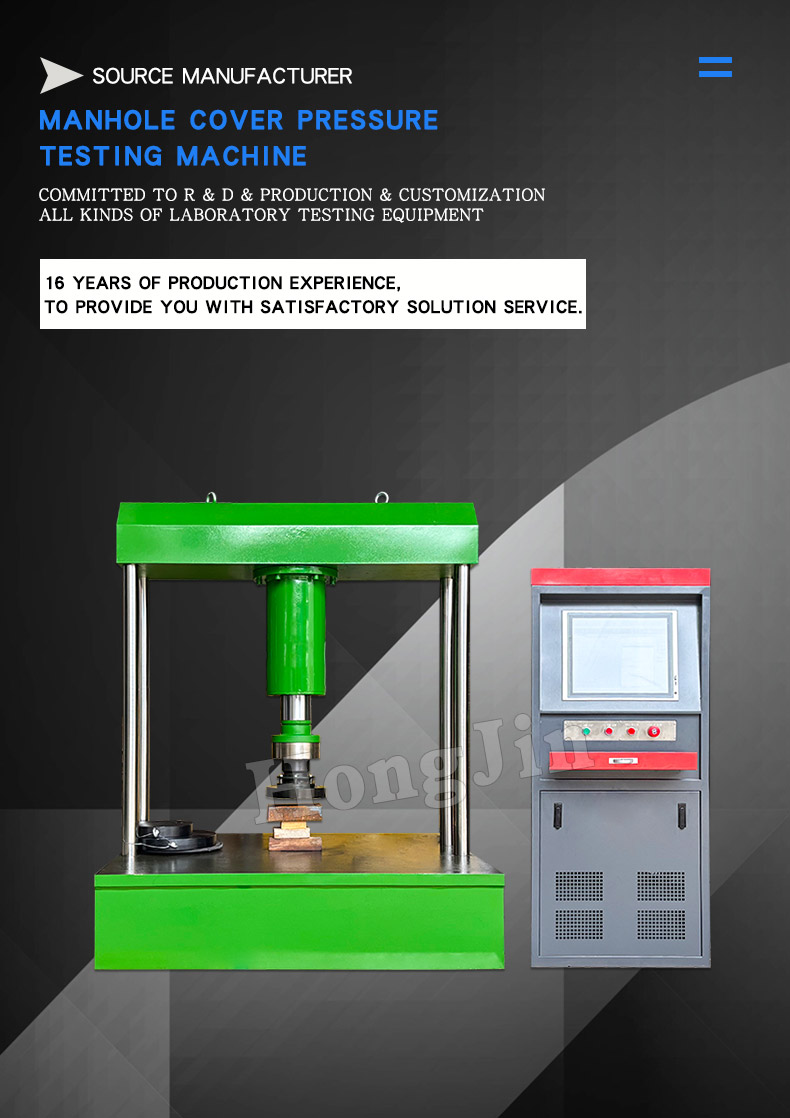

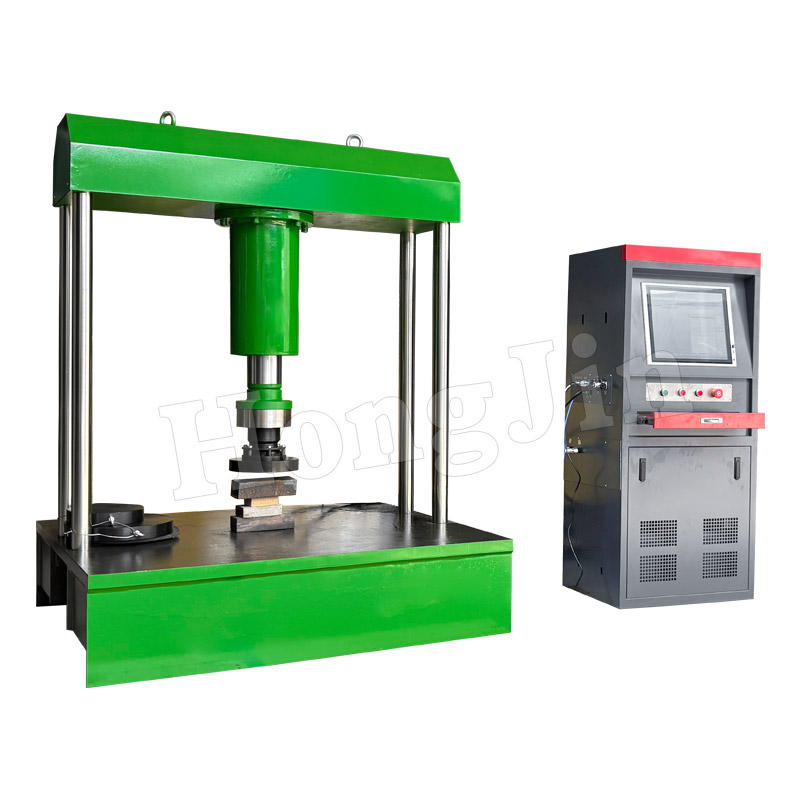

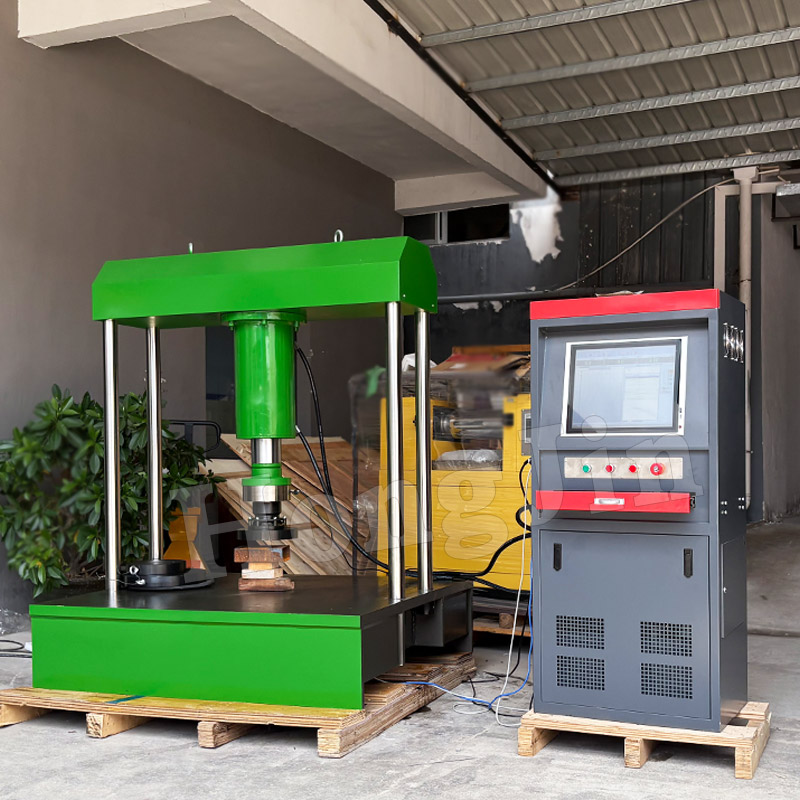

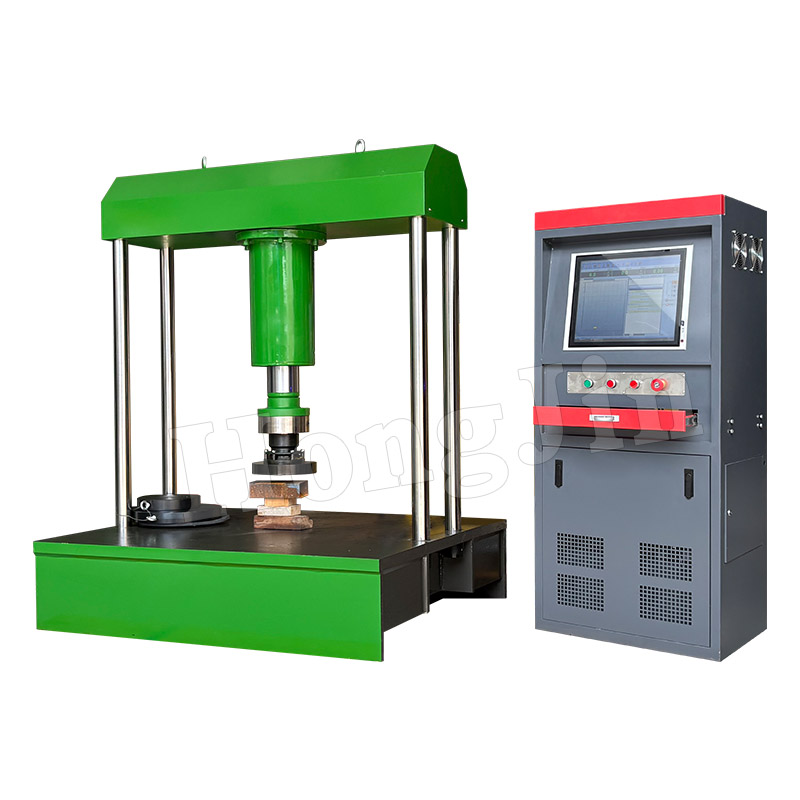

1. Sử dụng bộ điều khiển servo điện-thủy lực được điều khiển bằng máy vi tính để tự động tải, dẫn động xi lanh thủy lực và cảm biến tải có độ chính xác cao để đo lực thử của mẫu thử. Nó cung cấp hiệu suất ổn định và đáng tin cậy và dữ liệu chính xác.
2. Máy thí nghiệm này phù hợp để thử nghiệm các mẫu có khả năng chịu tải lớn hơn 20 kN và nhỏ hơn 1000 kN.
3. Tuân thủ GT/T2611 'Yêu cầu kỹ thuật chung dành cho máy kiểm tra' GT/T2611 quốc gia và các quy định xác minh đo lường quốc gia JIG139 'Máy kiểm tra độ căng, nén và năng lượng.'
4. Máy thí nghiệm này phù hợp để kiểm tra độ bền nén và uốn của nắp hố ga, đáp ứng các tiêu chuẩn liên quan như CJ/T3012-1993 'Nắp hố ga bằng gang,' CJ/T121-2000 'Nắp hố ga bằng vật liệu nhựa tổng hợp tái chế' và JC889-2001 'Nắp hố ga bằng bê tông sợi thép.'
Tổng quan về sản phẩm:
1. Sử dụng bộ điều khiển servo điện-thủy lực được điều khiển bằng máy vi tính để tự động tải, dẫn động xi lanh thủy lực và cảm biến tải có độ chính xác cao để đo lực thử của mẫu thử. Nó cung cấp hiệu suất ổn định và đáng tin cậy và dữ liệu chính xác.
2. Máy thí nghiệm này phù hợp để thử nghiệm các mẫu có khả năng chịu tải lớn hơn 20 kN và nhỏ hơn 1000 kN.
3. Tuân thủ GT/T2611 'Yêu cầu kỹ thuật chung dành cho máy kiểm tra' GT/T2611 quốc gia và các quy định xác minh đo lường quốc gia JIG139 'Máy kiểm tra độ căng, nén và năng lượng.'
4. Máy thí nghiệm này phù hợp để kiểm tra độ bền nén và uốn của nắp hố ga, đáp ứng các tiêu chuẩn liên quan như CJ/T3012-1993 'Nắp hố ga bằng gang,' CJ/T121-2000 'Nắp hố ga bằng vật liệu nhựa tổng hợp tái chế' và JC889-2001 'Nắp hố ga bằng bê tông sợi thép.'
Đặc trưng:

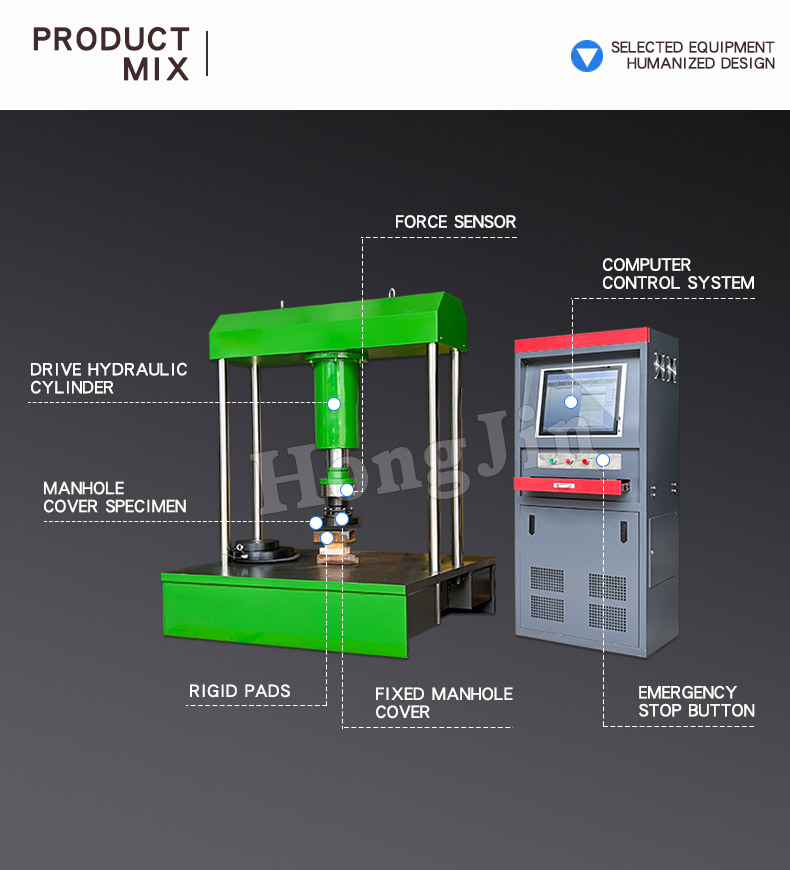

1. Bộ phận chính sử dụng kết cấu có độ cứng cao để đảm bảo an toàn trong quá trình thử nghiệm.
2. Xi lanh tải được đặt hướng lên trên để dễ dàng tiếp cận mẫu nắp hố ga.
3. Xi lanh thủy lực hai chiều mang lại tốc độ hạ nhanh hơn và hiệu quả cao hơn.

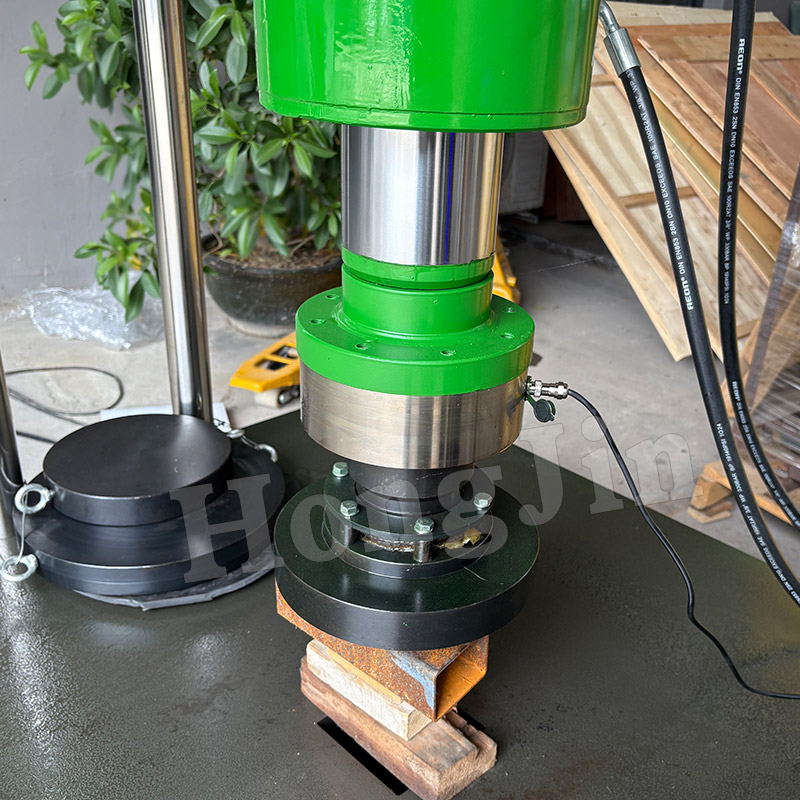

4. Một khớp cầu được sử dụng giữa tấm đệm cứng và đầu đẩy pít-tông để đảm bảo sự tiếp xúc hoàn toàn giữa nắp hố ga và tấm phản lực, đảm bảo độ chính xác của khả năng chịu tải đo được.
5. Các vòng đệm đặc biệt được sử dụng giữa xi lanh và piston, đạt được độ kín cao, ma sát thấp và tuổi thọ cao.
6. Một bộ phận động cơ bơm dầu máy thử nghiệm chuyên nghiệp được sử dụng để có độ ồn thấp và tuổi thọ cao.
7. Bộ lọc dầu siêu mịn đảm bảo độ sạch trong hệ thống dầu, đảm bảo hoạt động lâu dài của các bộ truyền động điều khiển.
8. Được điều khiển bằng máy tính, hiển thị thời gian thực giá trị lực hiện tại, giá trị đỉnh và thông tin tiến trình kiểm tra.
9. Ghi lại thời gian thực các đường cong kiểm tra và lấy mẫu tốc độ cao trong quá trình thử nghiệm. 10. Chức năng xử lý dữ liệu và báo cáo cung cấp cho người dùng một công cụ chỉnh sửa báo cáo chuyên dụng để bố trí đồ họa. Nó có tính năng vận hành linh hoạt, dễ học và in các đường cong kiểm tra và giá trị kiểm tra một cách thuận tiện.
11. Các chế độ điều khiển bao gồm ứng suất không đổi, lực không đổi và giữ lực. Lực kiểm tra, giá trị đỉnh và đường cong kiểm tra có thể được hiển thị trên màn hình. Các đường cong kiểm tra bao gồm các đường cong lực-thời gian và các chuyển tiếp chế độ điều khiển trơn tru.
12. Người dùng có thể lập trình điều khiển vòng kín tự động dựa trên nhu cầu thử nghiệm, bao gồm tải theo chu kỳ, tốc độ tải và dạng sóng tải (vì tiêu chuẩn chỉ định quy trình tải dạng sóng tuần hoàn). Nói tóm lại, mọi bước trong tiêu chuẩn quốc gia đều có thể được lập trình, giúp toàn bộ quy trình hoàn toàn tự động mà không cần can thiệp thủ công.
13. Phần mềm bao gồm hệ thống về 0 giá trị lực tự động, loại bỏ các yếu tố như lỗi của con người trong việc đọc đồng hồ.
14. Bảo vệ quá tải được cung cấp để tự động dỡ tải hoặc chấm dứt thử nghiệm.
15. Thông tin như tải lỗi được tự động thu thập và in trong báo cáo.

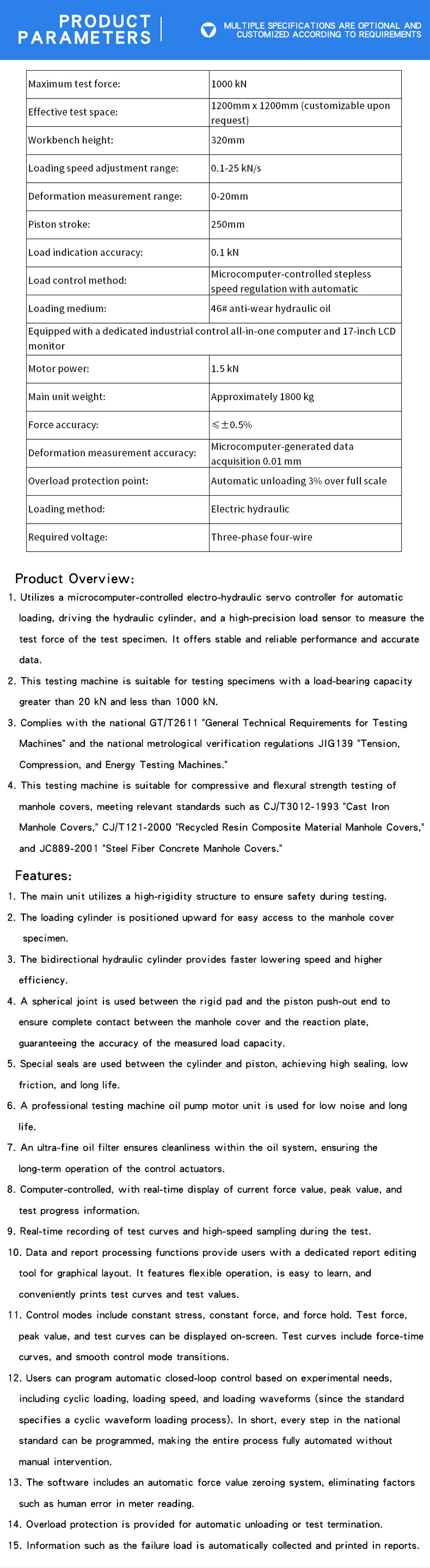

| Lực kiểm tra tối đa: | 1000 kN |
| Không gian thử nghiệm hiệu quả: | 1200mm x 1200mm (có thể tùy chỉnh theo yêu cầu) |
| Chiều cao bàn làm việc: | 320mm |
| Phạm vi điều chỉnh tốc độ tải: | 0,1-25 kN/s |
| Phạm vi đo biến dạng: | 0-20mm |
| Hành trình piston: | 250mm |
| Độ chính xác của chỉ báo tải: | 0,1 kN |
| Phương pháp kiểm soát tải: | Điều chỉnh tốc độ vô cấp được điều khiển bằng máy vi tính với lập trình tự động |
| Phương tiện tải: | Dầu thủy lực chống mài mòn 46# |
| Được trang bị máy tính đa năng điều khiển công nghiệp chuyên dụng và màn hình LCD 17 inch | |
| Công suất động cơ: | 1,5 kN |
| Trọng lượng đơn vị chính: | Khoảng 1800 kg |
| Lực chính xác: | ≤ ± 0,5% |
| Độ chính xác đo biến dạng: | Thu thập dữ liệu do máy vi tính tạo ra 0,01 mm |
| Điểm bảo vệ quá tải: | Tự động dỡ tải 3% trên toàn thang đo |
| Phương pháp tải: | Thủy lực điện |
| Điện áp yêu cầu: | Ba pha bốn dây |
