Phạm vi ứng dụng：
Hệ thống kiểm tra tổng hợp nhiệt độ, độ ẩm và rung động được kết hợp từ hệ thống chu trình nhiệt độ cao và thấp và hệ thống kiểm tra rung động điện từ, được sử dụng để mô phỏng các sản phẩm trong môi trường thực tế hơn như: chịu tác động của nhiệt độ cao, nhiệt độ thấp, rung động, va chạm và các yếu tố khác trong các lĩnh vực hàng không, vũ trụ, ô tô, điện tử... để đánh giá khả năng thích ứng và phát hiện các khuyết điểm của sản phẩm và bộ phận khi tiếp xúc với các yếu tố này.
Chức năng sản phẩm:
Thiết bị này có thể thực hiện các thử nghiệm độ tin cậy đơn lẻ hoặc kết hợp (tổng hợp) sau: thử nghiệm lưu trữ nhiệt độ cao, thử nghiệm lưu trữ nhiệt độ thấp, thử nghiệm chu trình nhiệt độ cao và thấp kết hợp độ ẩm, thử nghiệm sóng sine, thử nghiệm ngẫu nhiên, thử nghiệm va đập, thử nghiệm tìm kiếm rung động và thử nghiệm lưu trú.
Nguyên lý bàn rung:
Nguyên lý hoạt động của hệ thống kiểm tra rung động điện từ tương tự như loa. Cụ thể, khi dòng điện chạy qua dây dẫn trong từ trường, nó sẽ chịu tác động của lực điện từ và di chuyển. Khi cuộn dây động trong mạch từ của bàn rung đi qua tín hiệu dòng điện xoay chiều, lực kích thích sẽ được tạo ra và dẫn đến sự chuyển động rung động trong mạch từ.
Đặc điểm của bàn rung:
1.Cấu trúc từ hai mạch từ: So với mạch từ đơn, cường độ từ trường mạnh hơn, kích thước bàn nhỏ, từ rò rỉ ít.
2.Cuộn dây động không có khung: Do loại bỏ khung cuộn dây động, hệ thống chuyển động nhẹ hơn, gia tốc không tải lớn, tần số rung tự nhiên của cuộn dây động cao, giúp giảm biến dạng sóng toàn tần số và làm mát cuộn dây động tốt hơn.
3.Hệ thống treo: Hệ thống treo cánh tay lăn và bạc đạn tuyến tính giúp bàn rung có hiệu suất định hướng tốt và khả năng chống lệch tải tốt.
4.Lò xo khí có độ cứng động thấp và độ cứng tĩnh cao: Khả năng chịu tải mạnh, đặc tính tần số thấp tốt.
5.Chống rung bằng trục tai: Khi rung theo chiều dọc, có thể bỏ qua nền đất chuyên dụng.
Bộ điều khiển rung:
a. Đặc điểm:
Sử dụng SUPER/VT-9002 với tỷ lệ chi phí-hiệu quả cao nhất, có khả năng điều khiển các loại bàn rung khác nhau (bàn rung điện hoặc bàn rung thủy lực, v.v.). Sử dụng khung DSP tiên tiến nhất và thuật toán điều khiển, bộ xử lý DSP 32 bit với tốc độ 450MHz, ADC 24 bit hiệu suất cao, dải động lên đến 130dB, đảm bảo chất lượng điều khiển đáng tin cậy. Đồng thời, thiết bị cung cấp cho bạn mô-đun phần mềm điều khiển rung động toàn diện nhất, bao gồm: ngẫu nhiên, sóng sine, va đập cổ điển, tìm kiếm cộng hưởng và lưu trú, kiểm soát phổ phản hồi va đập, sóng sine cộng ngẫu nhiên, sóng sine cộng sóng sine, ngẫu nhiên cộng ngẫu nhiên, tái tạo dạng sóng dài và các chức năng phụ trợ khác. Mỗi mô-đun chức năng đều cung cấp các tính năng cơ bản và tùy chọn, người dùng có thể tùy chỉnh các chức năng cần thiết.
b. Chức năng:
Kiểm tra sóng sine, kiểm tra ngẫu nhiên, kiểm tra va đập, tìm kiếm cộng hưởng và lưu trú có thể quan sát dạng sóng điều khiển, sóng và dải động tín hiệu trên màn hình.

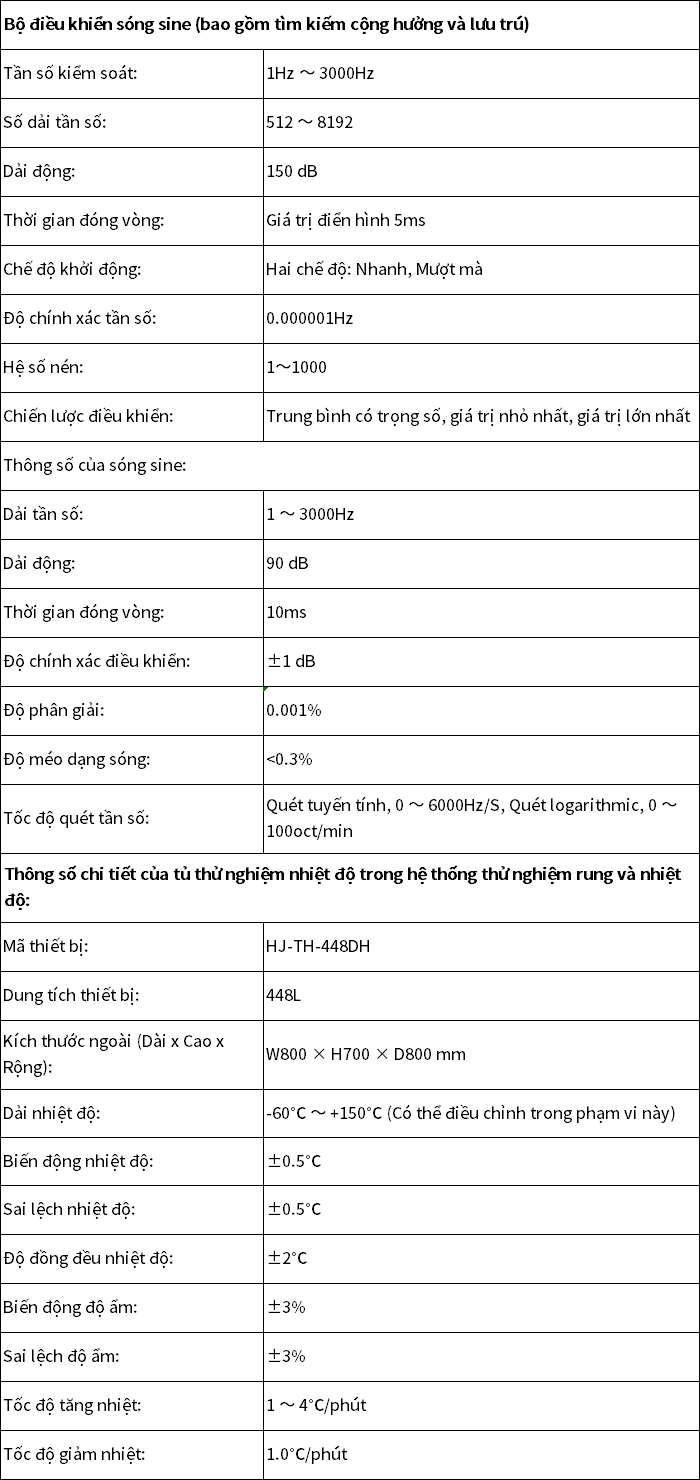

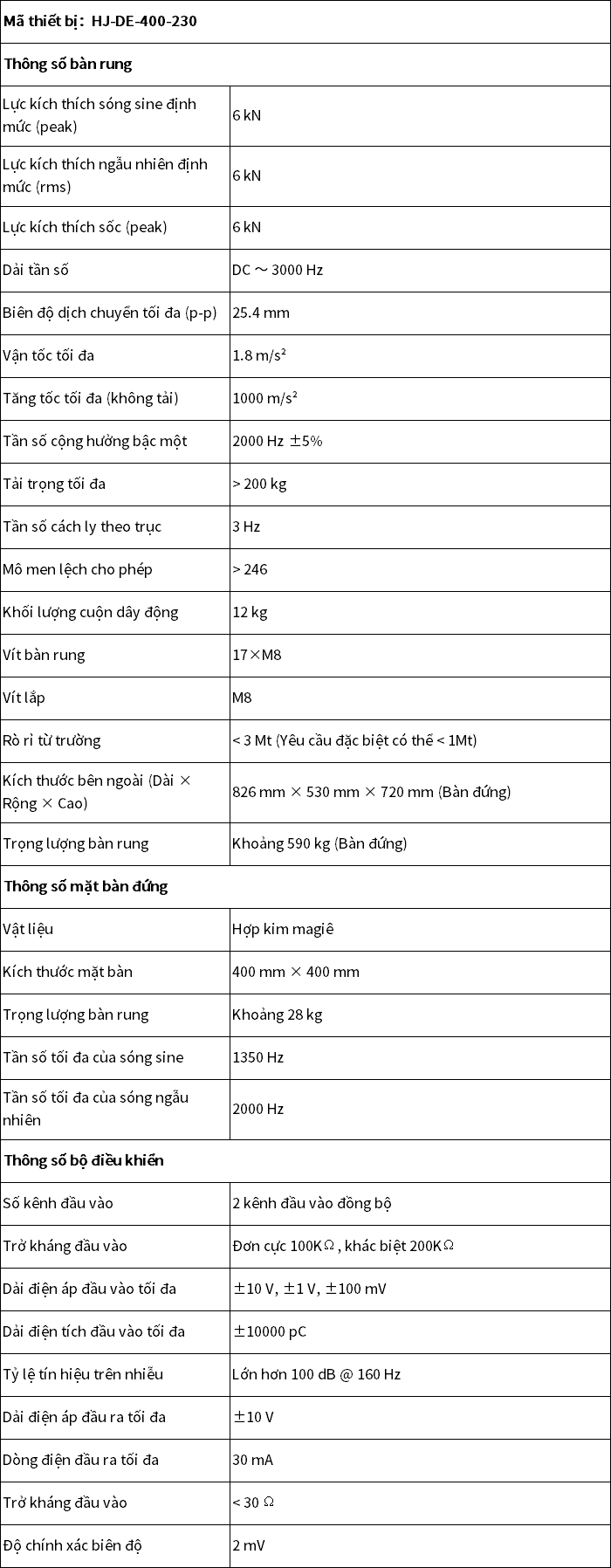

Thông số sản phẩm：

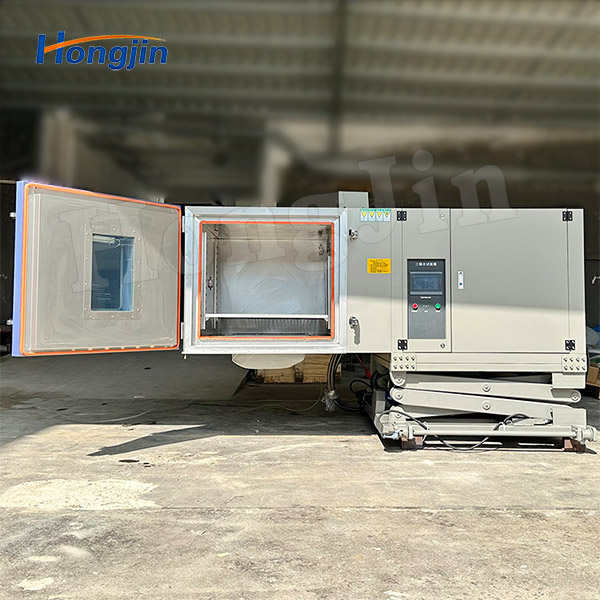

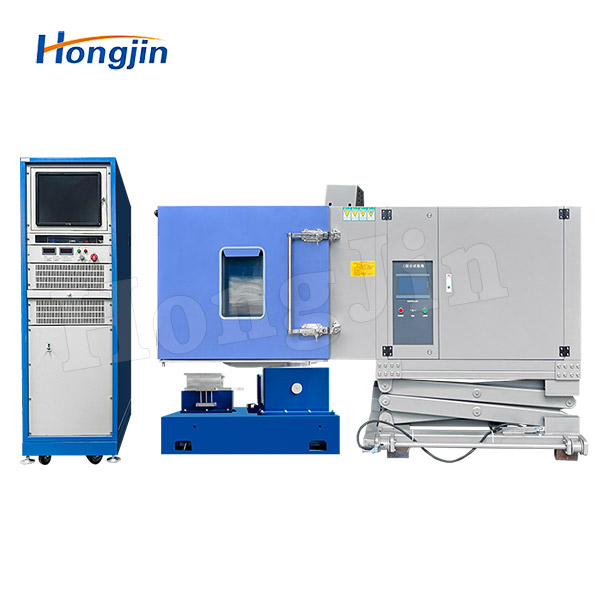

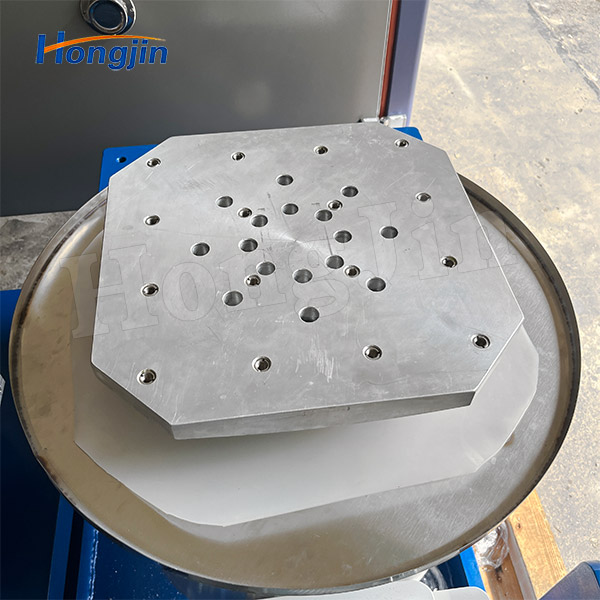

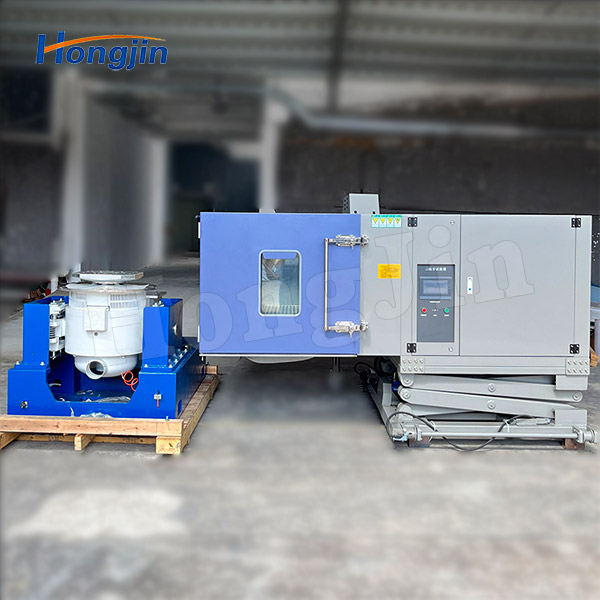

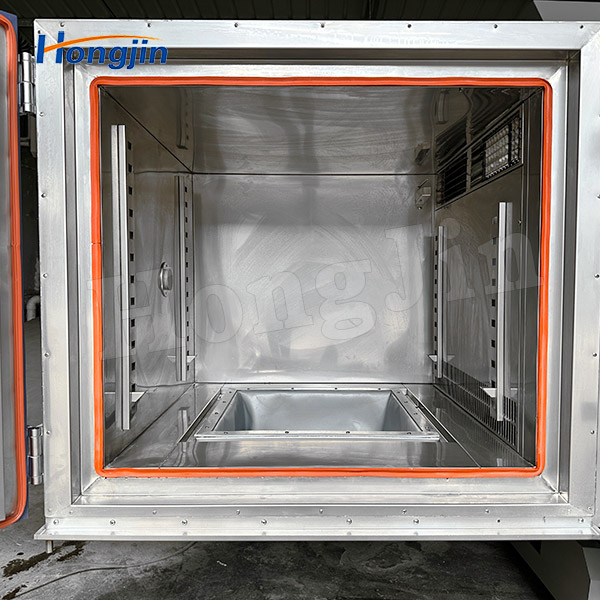

Hình ảnh thực tế của sản phẩm：
