Phạm vi áp dụng：
Dòng máy thử nghiệm này phù hợp với tiêu chuẩn GB/T 10128-2007, chủ yếu dùng để thử nghiệm các đặc tính xoắn của vật liệu kim loại, vật liệu phi kim loại, vật liệu composite cũng như các cấu kiện.Máy sử dụng động cơ servo AC để tạo tải, cảm biến mô-men xoắn độ chính xác cao để đo mô-men, bộ mã hóa quang điện để đo góc xoắn, kết hợp với máy tính hiển thị và xử lý kết quả đo. Hệ thống được cấu thành từ các bộ phận như ray dẫn hướng tuyến tính có độ cứng cao, độ chính xác cao và khả năng chịu tải lớn, đảm bảo độ ổn định và độ tin cậy của quá trình thử nghiệm.
Giới thiệu sản phẩm：
1. Máy thử xoắn điện tử bao gồm hệ thống tạo tải, hệ thống truyền động, hệ thống thu thập – xử lý dữ liệu, hệ thống điều khiển và hiển thị, thích hợp để thử nghiệm các đặc tính cơ học của các phần tử đàn hồi xoắn, cấu kiện, bu lông và các chi tiết tương tự.Máy có kết cấu nằm ngang, sử dụng bộ điều khiển MCU nhúng hiệu năng cao, màn hình LCD hiển thị, giao diện vận hành và hiển thị hoàn toàn bằng tiếng Trung, thông tin hiển thị trực quan, dễ đọc. Hệ thống sử dụng nhiều phím điều khiển, kết hợp với giao diện hướng dẫn thao tác bằng tiếng Trung, giúp người vận hành thực hiện các bước cài đặt tham số một cách đơn giản, thuận tiện theo trình tự hướng dẫn.Máy sử dụng động cơ servo AC kết hợp với hộp giảm tốc chính xác, đảm bảo tải được phân bố đều, vận hành ổn định, không rung lắc, không va đập, đồng thời độ chính xác cao trong điều khiển và thu thập dữ liệu.
2. Toàn bộ hệ thống sử dụng công nghệ thu thập và xử lý dữ liệu số hóa hoàn toàn, kết hợp với hệ thống hiển thị LCD, cho phép đo và phân tích góc xoắn của mẫu thử tại nhiều điểm.Trong quá trình thử nghiệm, bộ điều khiển có thể lấy mẫu dữ liệu với tốc độ cao; đồng thời hiển thị động theo thời gian thực các đường cong như:Mô-men xoắn – góc xoắn、Mô-men xoắn – góc quay、Mô-men xoắn – thời gian、Góc xoắn – thời gian、Góc quay – thời gian，Phần mềm có khả năng tính toán và xử lý các chỉ tiêu đặc tính xoắn theo tiêu chuẩn, bao gồm:Mô đun trượt、Cường độ xoắn phi tỷ lệ quy định、Giới hạn chảy xoắn trên、Giới hạn chảy xoắn dưới、Cường độ chống xoắn、Biến dạng cắt phi tỷ lệ lớn nhất，Máy hỗ trợ xoay thuận và xoay ngược. Sau khi kết thúc thử nghiệm, có thể sử dụng bộ điều khiển cầm tay để đưa hệ thống trở về vị trí ban đầu của quá trình thử nghiệm.
Đặc điểm sản phẩm：
1. Sử dụng vi điều khiển tốc độ cao làm chip điều khiển trung tâm, giúp toàn bộ thiết bị phản hồi nhanh, chức năng đầy đủ.
2. Áp dụng bộ khuếch đại tín hiệu chuyên dụng, kết hợp với nguồn tham chiếu điện áp có độ chính xác và độ ổn định cao, thông qua bộ chuyển đổi số–tương tự (DAC) độ chính xác cao, đảm bảo thiết bị có độ phân giải cực cao và khả năng lặp lại tốt.
3. Sử dụng màn hình LCD làm thiết bị hiển thị; giao diện và các tham số đều hiển thị bằng tiếng Trung, thông tin hiển thị trực quan, đầy đủ và dễ quan sát.
4. Trang bị chế độ vận hành tự động độc đáo, hỗ trợ đo lường đa điểm, giúp nâng cao hiệu quả làm việc một cách rõ rệt.
5. Kết cấu tổng thể nhỏ gọn, thiết kế mạch điện được tối ưu hóa, mang lại khả năng chống nhiễu cao và độ ổn định tốt.
Tiêu chuẩn áp dụng：
JB/T 9370-1999 – Điều kiện kỹ thuật của máy thử xoắn；
GB 2611-92 – Yêu cầu kỹ thuật chung đối với máy thử nghiệm；
JJG 269-81 – Quy trình kiểm định máy thử xoắn；
Có thể cung cấp các tiêu chuẩn áp dụng cho thử nghiệm vật liệu theo yêu cầu；
Có thể thực hiện thử nghiệm vật liệu theo tiêu chuẩn GB 10128-88 – Phương pháp thử xoắn kim loại ở nhiệt độ phòng, đồng thời xử lý và phân tích dữ liệu tương ứng；
Thiết bị có thể đáp ứng các tiêu chuẩn và yêu cầu kỹ thuật do người dùng cung cấp.

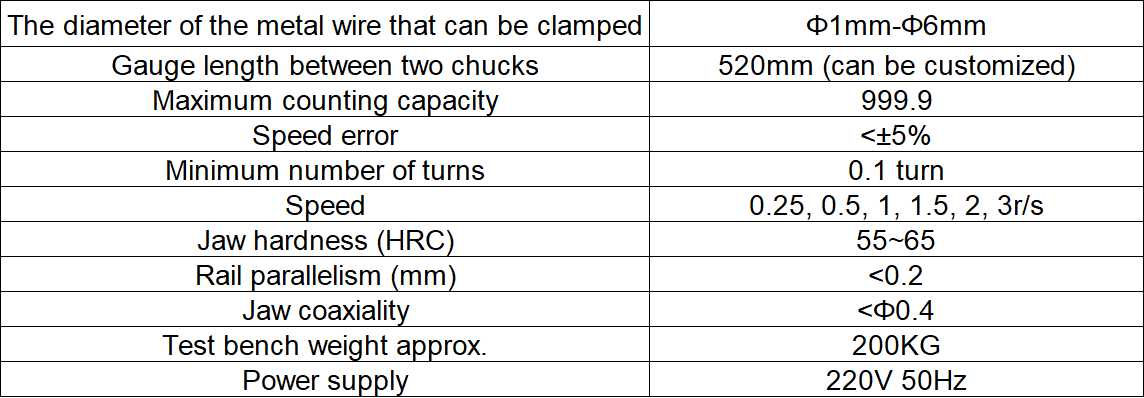

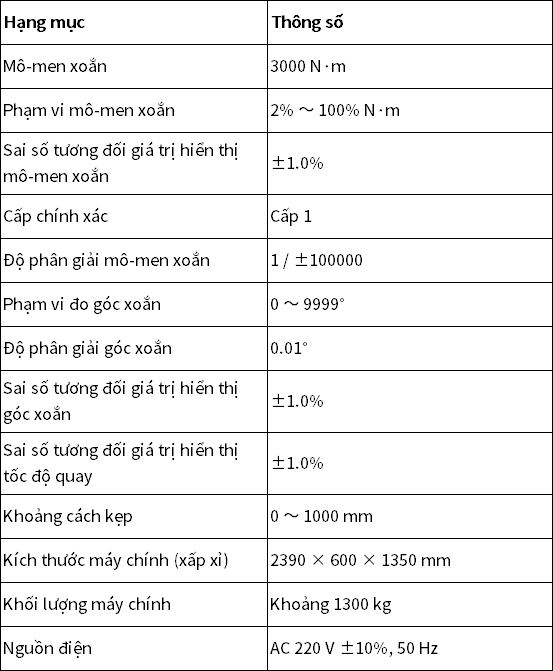

Thông số sản phẩm：

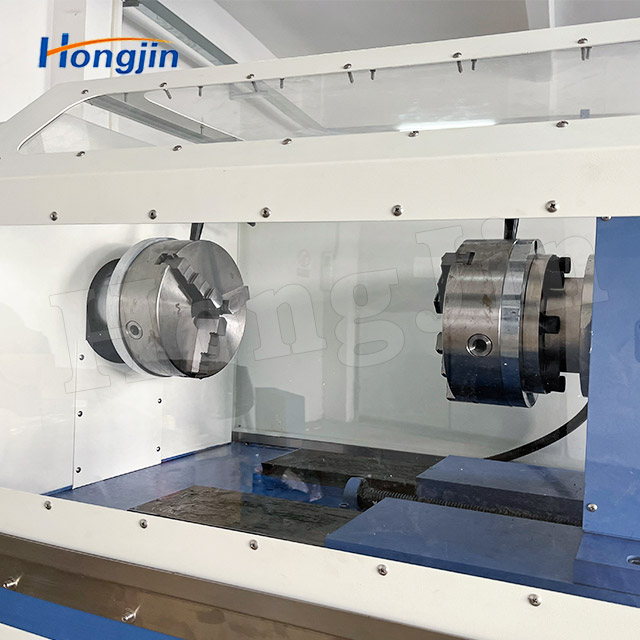

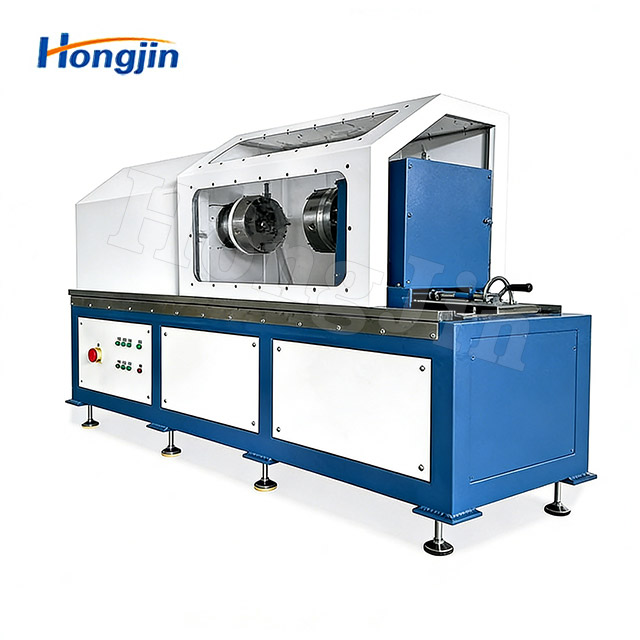

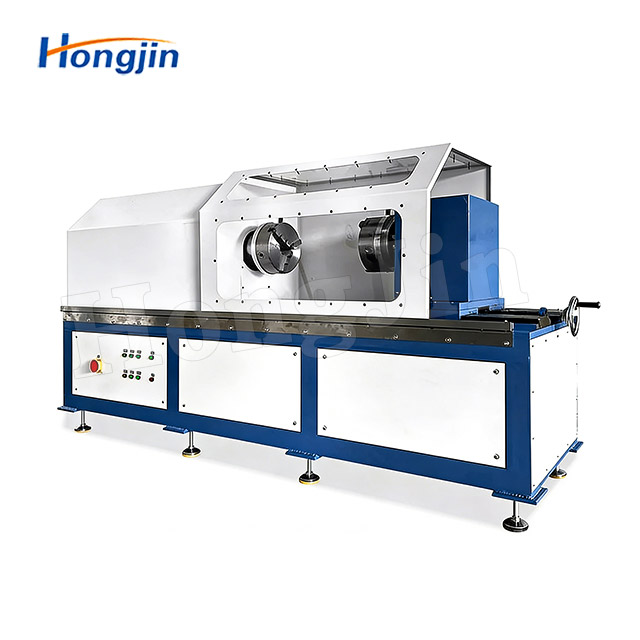

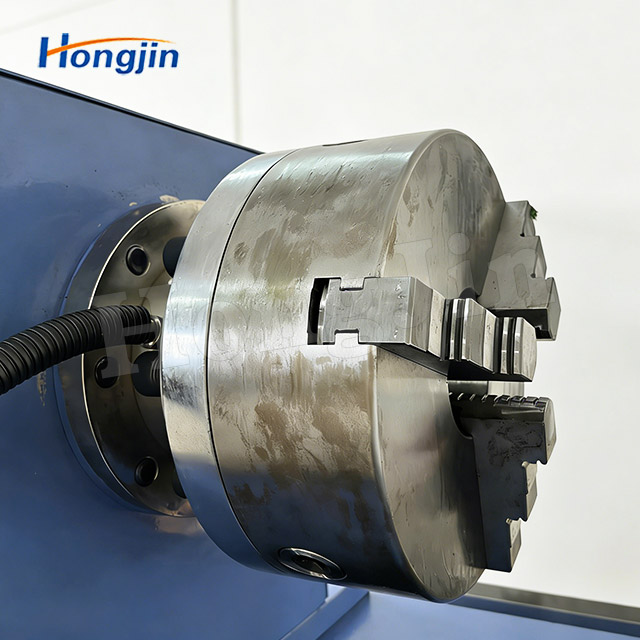

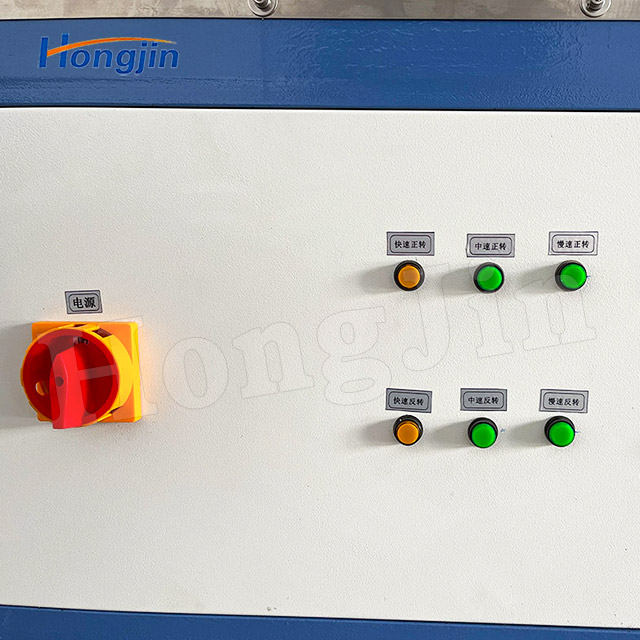

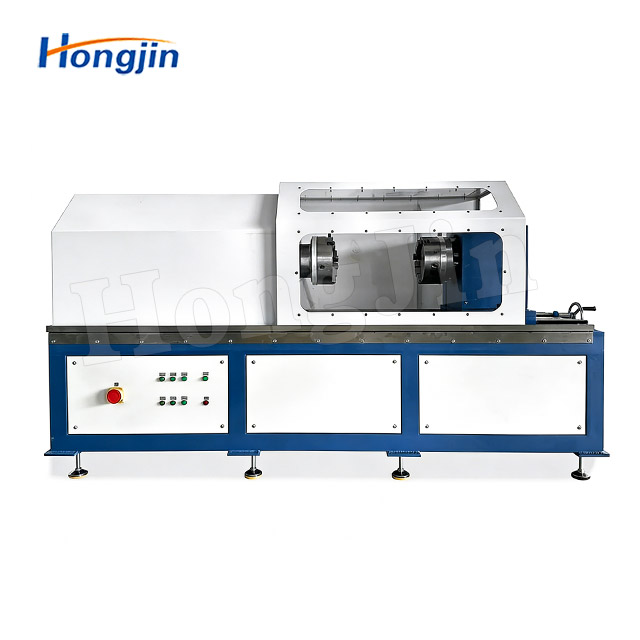

Hình ảnh thực tế của sản phẩm：
