Phạm vi áp dụng:
Máy thử tuổi thọ trục xoay là thiết bị chuyên dụng dùng để kiểm tra đặc tính mô-men xoắn của trục xoay và bản lề trong các sản phẩm điện tử. Thiết bị chủ yếu được sử dụng cho các thử nghiệm độ bền và độ bền lâu dài của toàn bộ sản phẩm và các bộ phận trong máy tính xách tay, màn hình tinh thể lỏng (LCD), điện thoại nắp gập và các thiết bị tương tự.
Tổng quan sản phẩm:

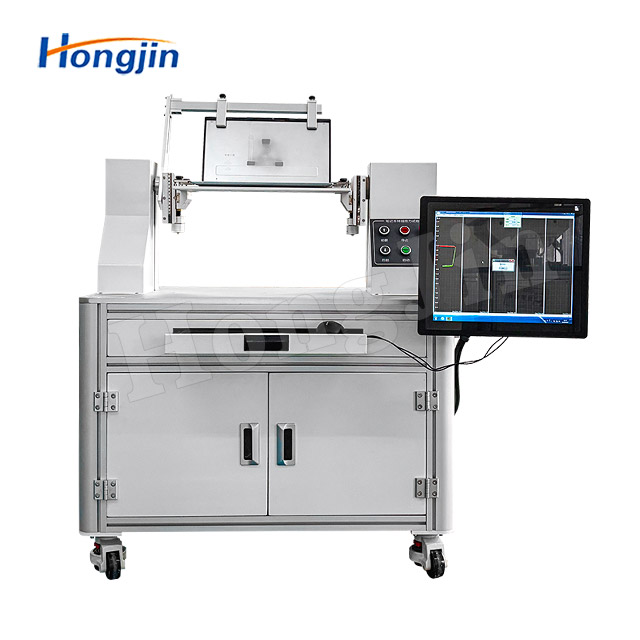

Máy thử mô-men xoắn bản lề máy tính xách tay dùng để kiểm tra mức độ suy giảm mô-men xoắn của bản lề nắp trên Notebook sau nhiều lần mở và đóng. Thiết bị có thể đo giá trị mô-men xoắn của bản lề theo từng chu kỳ, ghi nhận sự thay đổi của đường cong và vẽ biểu đồ tuổi thọ suy giảm mô-men xoắn, khắc phục bất tiện của phương pháp truyền thống là phải tháo rời bản lề mới có thể đo được mô-men xoắn.Thiết bị sử dụng giao diện cửa sổ Windows để cài đặt, thao tác đơn giản và thuận tiện. Tất cả dữ liệu đều có thể lưu trữ, bao gồm điều kiện thử nghiệm, biểu đồ mô-men xoắn – góc xoay, biểu đồ tuổi thọ, báo cáo kiểm tra,…
Máy còn thích hợp cho nhiều phép thử khác như mô-men xoắn và tuổi thọ sử dụng của vít, lò xo xoắn, bản lề, trục xoay, vỏ, chi tiết liên kết, bó dây và các sản phẩm tương tự. Thông qua phân tích của máy tính công nghiệp, thiết bị có thể đo chính xác mối quan hệ giữa mô-men xoắn và góc quay, cũng như giữa mô-men xoắn và tốc độ quay, đồng thời điều khiển chính xác các thông số trong thử nghiệm mô-men xoắn vít như góc quay, tốc độ quay, số lần đo mục tiêu và thời gian tạm dừng.Kết hợp với động cơ servo và hệ thống điều khiển giao diện Windows, thiết bị dễ vận hành, dữ liệu được lưu trữ đầy đủ, là một thiết bị thử nghiệm cơ học hiệu suất cao, đáng tin cậy.
Đặc điểm sản phẩm:
1.Có thể in và lưu trữ các đồ thị (đường cong mô-men xoắn – góc quay, đường cong suy giảm mô-men xoắn, báo cáo kiểm tra).
2.Dữ liệu thử nghiệm được lưu trữ trên ổ cứng, mỗi dữ liệu đều có thể lưu không giới hạn số lần.
3.Tất cả điều kiện thử nghiệm đều được cài đặt thông qua giao diện máy tính (bao gồm góc mở, tốc độ, số lần, thời gian tạm dừng,…).
4.Tiêu đề nội dung của báo cáo kiểm tra có thể chỉnh sửa linh hoạt, hỗ trợ tiếng Trung và tiếng Anh.
5.Báo cáo kiểm tra có thể xuất sang định dạng Excel để chỉnh sửa.
6.Ghi lại đồ thị mô-men xoắn – góc quay cho mỗi lần thử nghiệm.
7.Hiển thị đồng thời đồ thị mô-men xoắn – góc quay và đồ thị suy giảm mô-men xoắn.
8.Vị trí thử nghiệm của Notebook có thể điều chỉnh linh hoạt.
9.Có thể lựa chọn tác động lực một bên hoặc hai bên.
10.Thiết bị có thể mô phỏng quá trình máy tính xách tay mở và đóng nắp nhiều lần, nhằm đánh giá khả năng duy trì lực của trục xoay hoặc hiện tượng tăng lực cản gây hư hỏng phần nhựa thân máy.
Cấu thành sản phẩm:
1.Khung máy:
a. Truyền động: Sử dụng động cơ servo dẫn động, độ chính xác định vị cao, mô-men xoắn lớn, có thể vận hành trong thời gian dài;
b. Cơ cấu truyền: Áp dụng truyền động hai tay đòn bằng dây đai đồng bộ, hiệu suất cao, vận hành ổn định, độ ồn thấp, đảm bảo hai bên không bị rung lắc;
c. Dẫn hướng: Sử dụng ray trượt chính xác làm dẫn hướng cho chuyển động lắc của trục xoay, ma sát thấp, chuyển động êm ái, bền bỉ;
d. Bàn làm việc: Bệ làm việc cố định có thể điều chỉnh độ cao, đảm bảo trục xoay và tay lắc đồng tâm;
2.Hệ thống điều khiển:
a. Giao diện người–máy: Sử dụng hệ điều hành Windows để điều khiển, hiển thị các thông số/dữ liệu thử nghiệm như: góc cài đặt, góc hiện tại, tốc độ vận hành, số lần cài đặt, số lần đã thử nghiệm, thời gian dừng,…;
b. PLC: Sử dụng PLC tùy chỉnh của Hongjin, độ tin cậy cao, phù hợp cho vận hành bền bỉ lâu dài;
c. Đo góc: Sử dụng bộ mã hóa quang điện để đo góc, độ chính xác cao;
d. Có thể cài đặt góc quay, tốc độ, số lần thử nghiệm và điều chỉnh độ cao của bàn thử nghiệm.

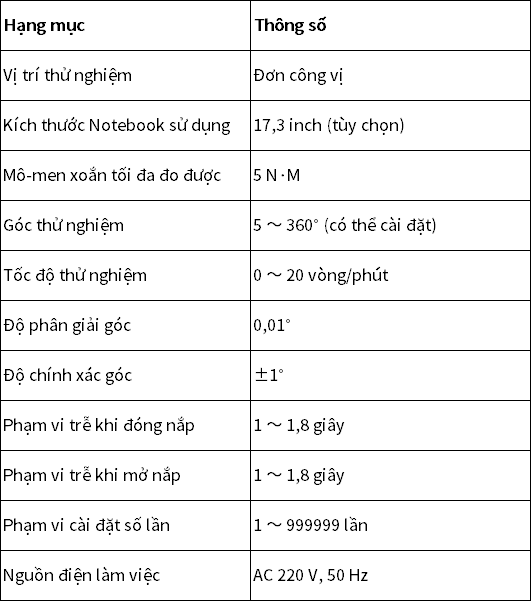

Thông số sản phẩm：

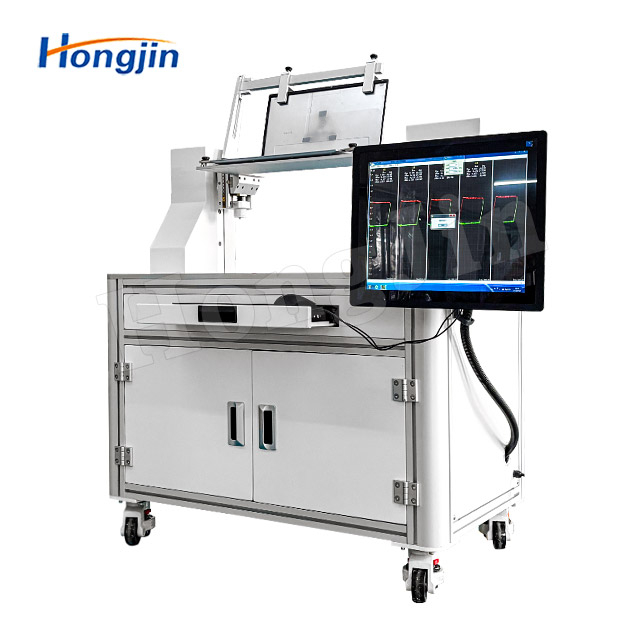

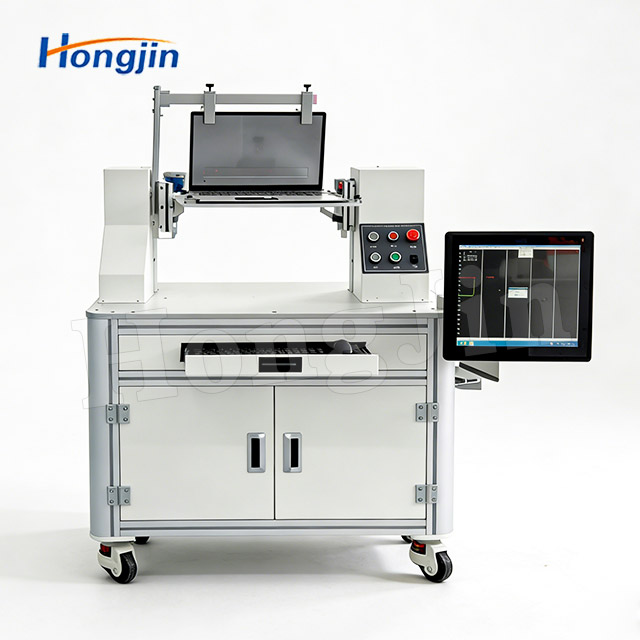

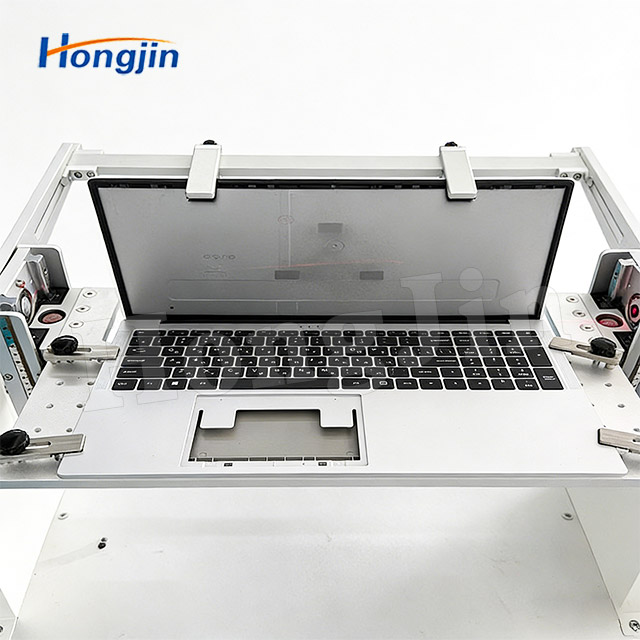

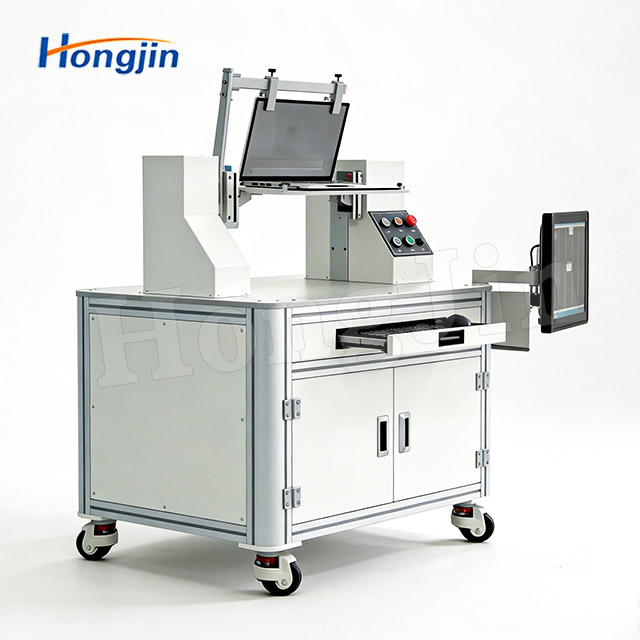

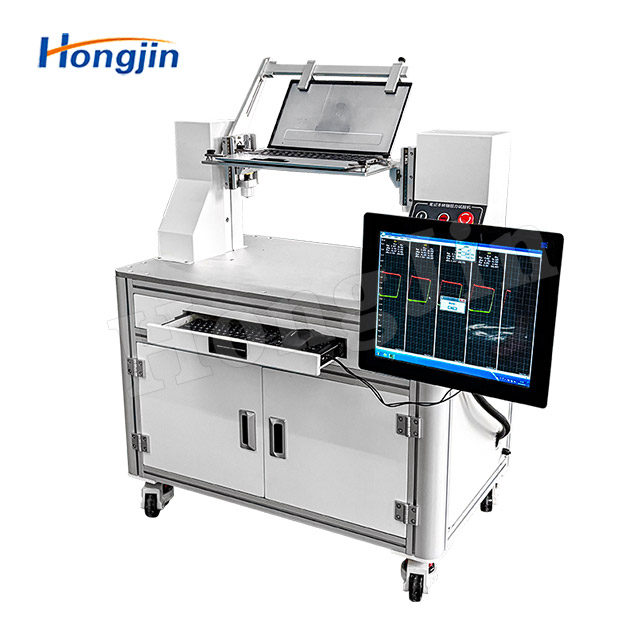

Hình ảnh thực tế của sản phẩm：
